CNC obrábaná hydraulická armatúra

CNC obrábaná hydraulická armatúra je hydraulická armatúra, ktorá spája hadice, rúrky, čerpadlá, ventily a valce v hydraulickom systéme. Vyzerá jednoducho – kovové telo so závitmi a tesniacou plochou – ale funguje v brutálnych podmienkach: tlaky od 50 do 400+ barov, kolísanie teploty, vibrácie a hydraulická kvapalina, ktorá nájde akúkoľvek únikovú cestu, ako keď voda nájde trhlinu.

Úlohou armatúry je utesniť. Či už ide o 37° lem JIC, ORFS (tesnenie s O-krúžkom), paralelný závit BSPP alebo kužeľový závit NPT, geometria tesnenia je opracovaná s mikrónovou presnosťou. Tesniaca plocha mimo guľatiny o 0,02 mm je tvarovka, ktorá plače. Závit s odtrhnutým koreňom je tvarovka, ktorá sa pod tlakom odfúkne. To je dôvod, prečo tu nie je „príjemné mať“ kvalitu obrábania – je to otázka bezpečnosti.

Kľúčové vlastnosti a výhody CNC obrábanej hydraulickej armatúry

Tesniace povrchy opracované, nie „dosť dobré“ Kužeľ 37°, drážka O-krúžku a čelá sedla sú opracované s kontrolovanými toleranciami (uhol sedla ±0,5°, povrchová úprava Ra 0,8μm max). Správny tesniaci povrch je to, čo udrží 350 barov vo vnútri potrubia a mimo miestnosti s vybavením.

Čisté, ostré nite Nite sú rezané alebo valcované na 6g/6H s plným profilom – bez vytrhnutých koreňov, bez prevalcovaných hrebeňov. Kužeľové závity (NPT/BSPT) sú overené pomocou prstencových kalibrov L1/L2, aby sa zaručil tesný a netesný spoj.

Spoľahlivosť preverená tlakom Tlakové skúšky armatúr vykonávame na 1,5× menovitý pracovný tlak na vzorkovaných šaržiach a každá armatúra je vizuálne a rozmerovo kontrolovaná. Pre kritické aplikácie je k dispozícii 100% tlakové testovanie.

Materiál vhodný pre tekutiny Uhlíková oceľ pozinkovaná pre štandardné systémy s minerálnymi olejmi; nehrdzavejúca 316 pre potravinárske, námorné a agresívne kvapaliny; mosadz pre nízkotlakové pneumatické a vodné prevádzky. Správny materiál zabraňuje galvanickej korózii a predčasnému zlyhaniu.

Čistota, ktorú môžete špecifikovať Armatúry sú čistené ultrazvukom a balené podľa vašich špecifikácií čistoty – vrátane tried čistoty ISO 4406 pre citlivé servo a proporcionálne systémy.

Špecifikácie produktu

Typické aplikácie

Ako výrobca a dodávateľ CNC obrábaných hydraulických armatúr, Tuoyuan Metal dodáva armatúry vo veľkom za ceny priamo z výroby pre:

Mobilná hydraulika — rýpadlá, nakladače, poľnohospodárske stroje

Priemyselné hydraulické systémy — lisy, vstrekovacie stroje, obrábacie stroje

Hydraulické obvody stavebných zariadení

Námorné a pobrežné hydraulické systémy (nerez 316)

Linky na spracovanie potravín a farmaceutické kvapaliny

Testovacie stolice, mazacie systémy a pneumatické obvody

Výrobný proces

Hydraulické armatúry sú obrábané z tyčového materiálu na CNC sústruhoch – často v jedinom upínacom cykle. Šesťhranné telesá sú sústružené, vŕtané, závitované a tesniaca geometria (rozšírený kužeľ, drážka pre O-krúžok alebo kužeľ) je vyrezaná pomocou špeciálnych nástrojov. Prístup jediného nastavenia je to, čo drží tesniaci povrch sústredný so závitom.

Po opracovaní sú tvarovky zbavené otrepov – kritické na tesniacich plochách – a následne povrchová úprava (pozinkovanie, zinok-nikel alebo pasivácia). Armatúry sa čistia ultrazvukom, aby sa odstránili triesky a zvyšky, a potom sa kontrolujú: meranie závitu, kontrola uhla sedadla, meranie rozmerov a testovanie tlaku.

Prečo si vybrať Tuoyuan Metal

Presnosť obrábania tam, kde sa to počíta Naše CNC sústruhy majú presnosť opakovaného polohovania ≤ ± 0,003 mm a na armatúrach bežne obrábame s presnosťou ± 0,01 mm – tolerančné pásmo, ktoré udržuje tesniace plochy pravdivé a závity čisté.

Desaťročie odbornosti v oblasti spracovania kovov Viac ako 10 rokov v oblasti presne sústružených dielov s továrňou na ploche 5 000 m², 20 CNC sústruhmi a ročnou kapacitou 100 miliónov kusov. Opracovali sme každý štandard kovania v tomto katalógu – mnohokrát.

48-hodinová odpoveď na kvalitu Ak sa zistí problém, odpovieme do 48 hodín a podľa dohody preberáme plnú zodpovednosť za kompenzáciu. Tento záväzok, dôsledne dodržiavaný, je dôvodom, prečo si 95 % našich zákazníkov objednáva znova.

Dokumentácia pripravená na export Materiálové certifikáty, kontrolné správy a záznamy o tlakových skúškach sú dodávané s každou objednávkou. K dispozícii je koordinácia inšpekcií treťou stranou.

Balenie a doprava

Kovania sú vyčistené, chránené proti korózii a balené v poly vreciach, kartónoch alebo exportných drevených debnách. Expresná, letecká a námorná doprava k dispozícii z prístavu Qingdao. Dokumentácia: Obchodná faktúra, Baliaci list, Nákladný list, Osvedčenie o pôvode, Osvedčenie o skúške materiálu. Pre ceny CNC obrábaných hydraulických armatúr, hromadné objednávky alebo cenovú ponuku kontaktujte náš exportný tím.

Vysoko presné závitové hriadele pre priemyselné zariadenia

Klient: Európsky výrobca hydraulických zariadení

Priemysel: Fluid Power & Industrial Automation

Materiál: nehrdzavejúca oceľ / uhlíková oceľ

Proces: Presné CNC sústruženie, frézovanie, závitovanie a tepelné spracovanie

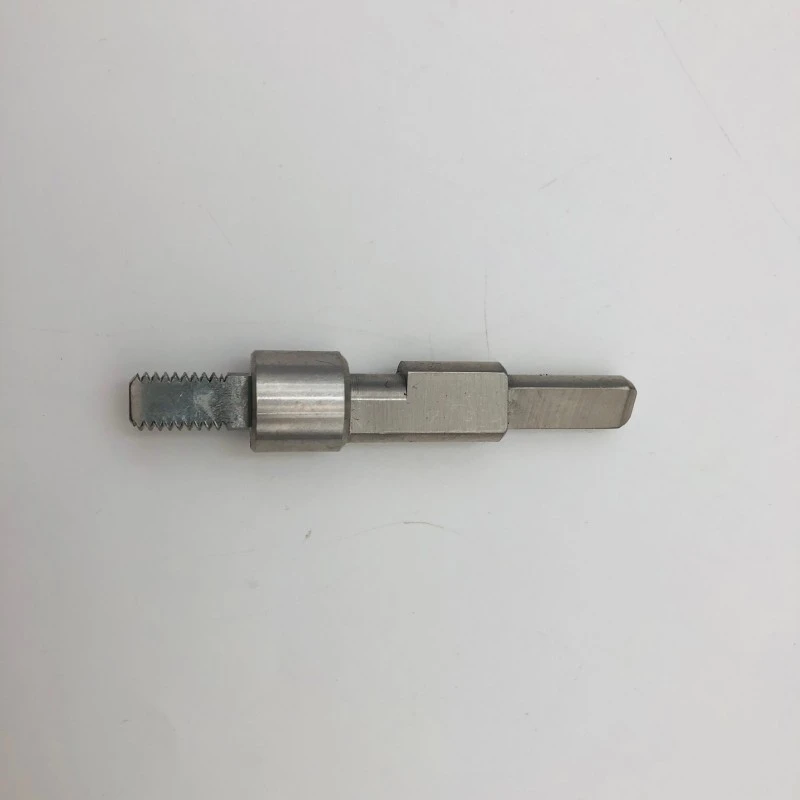

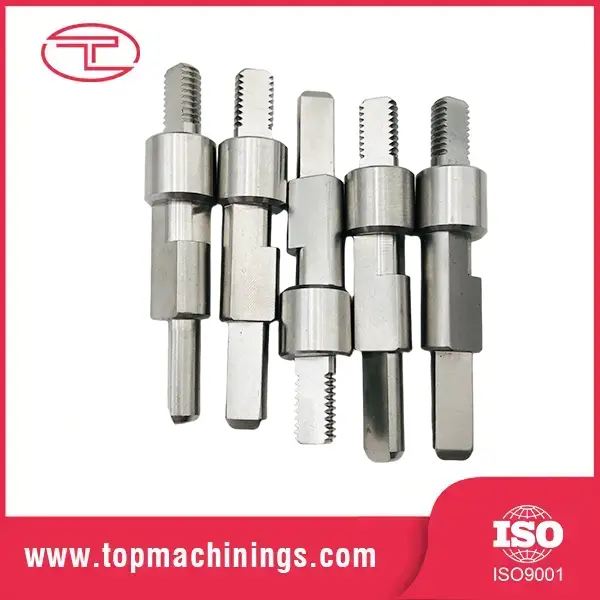

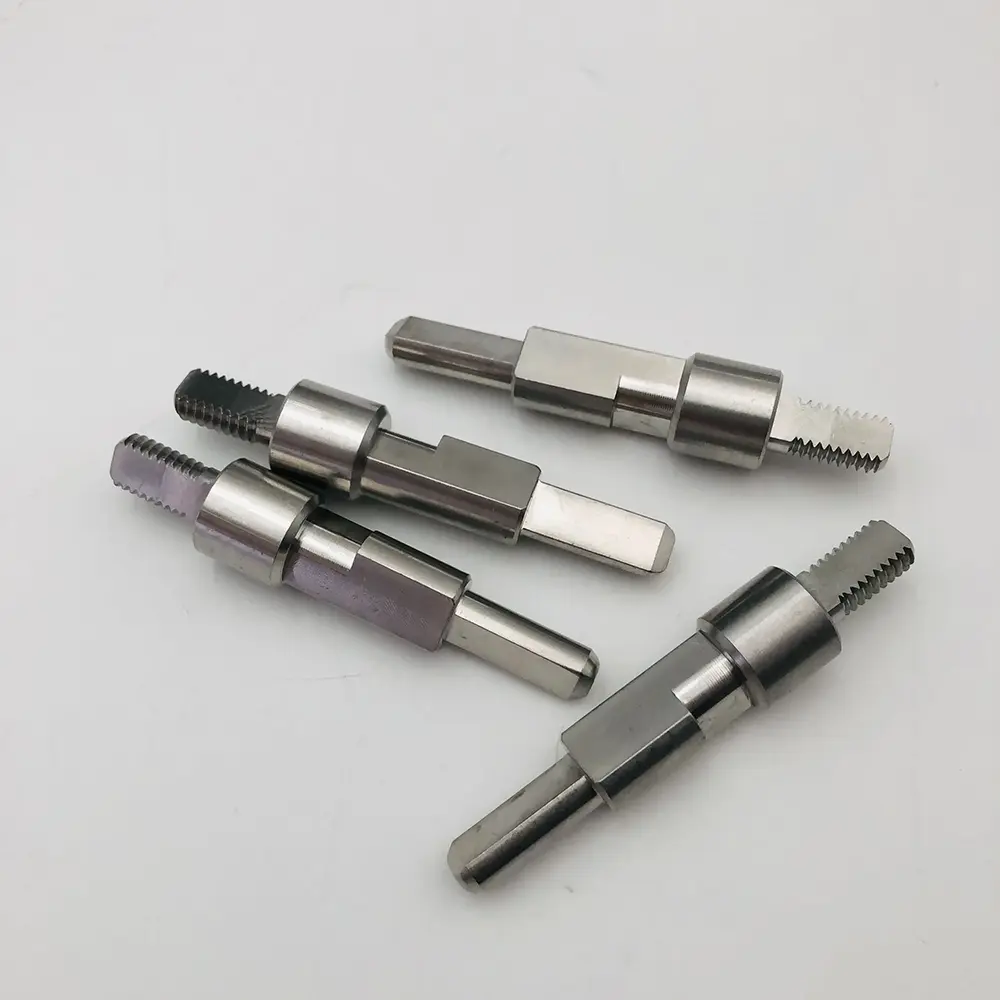

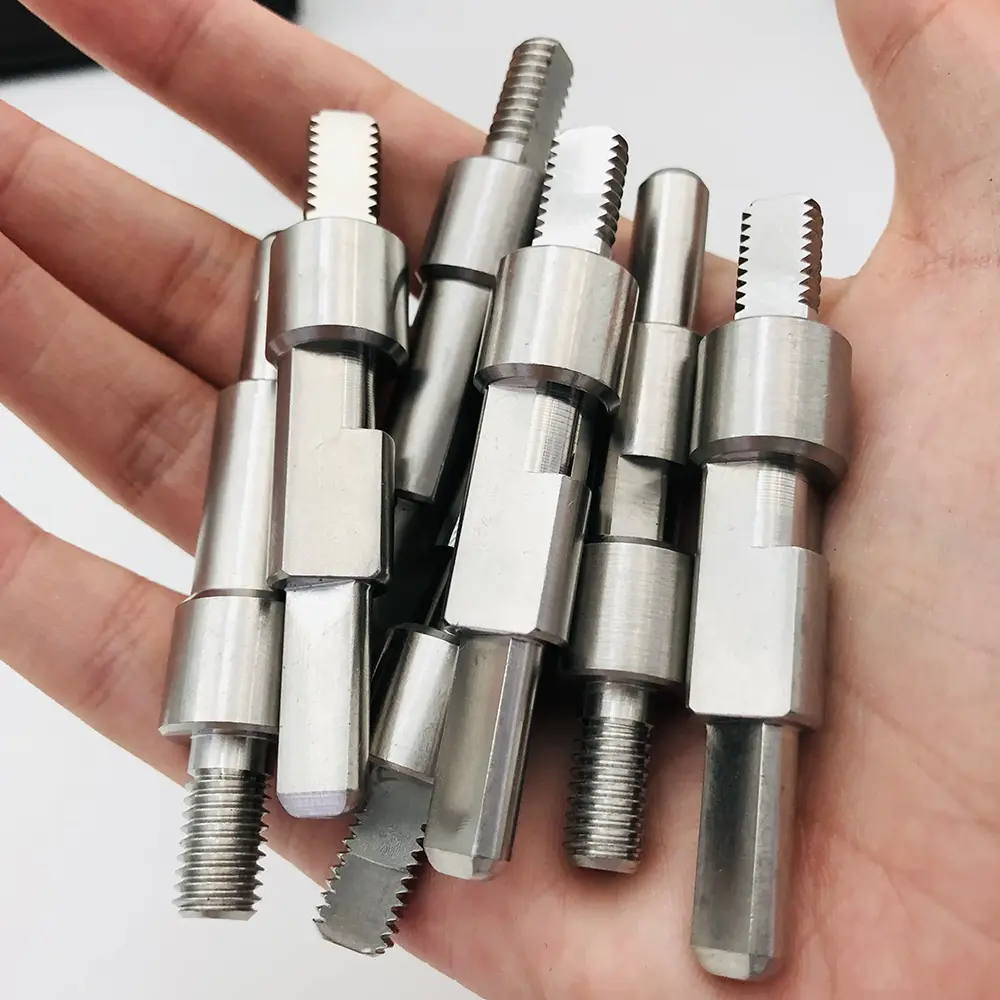

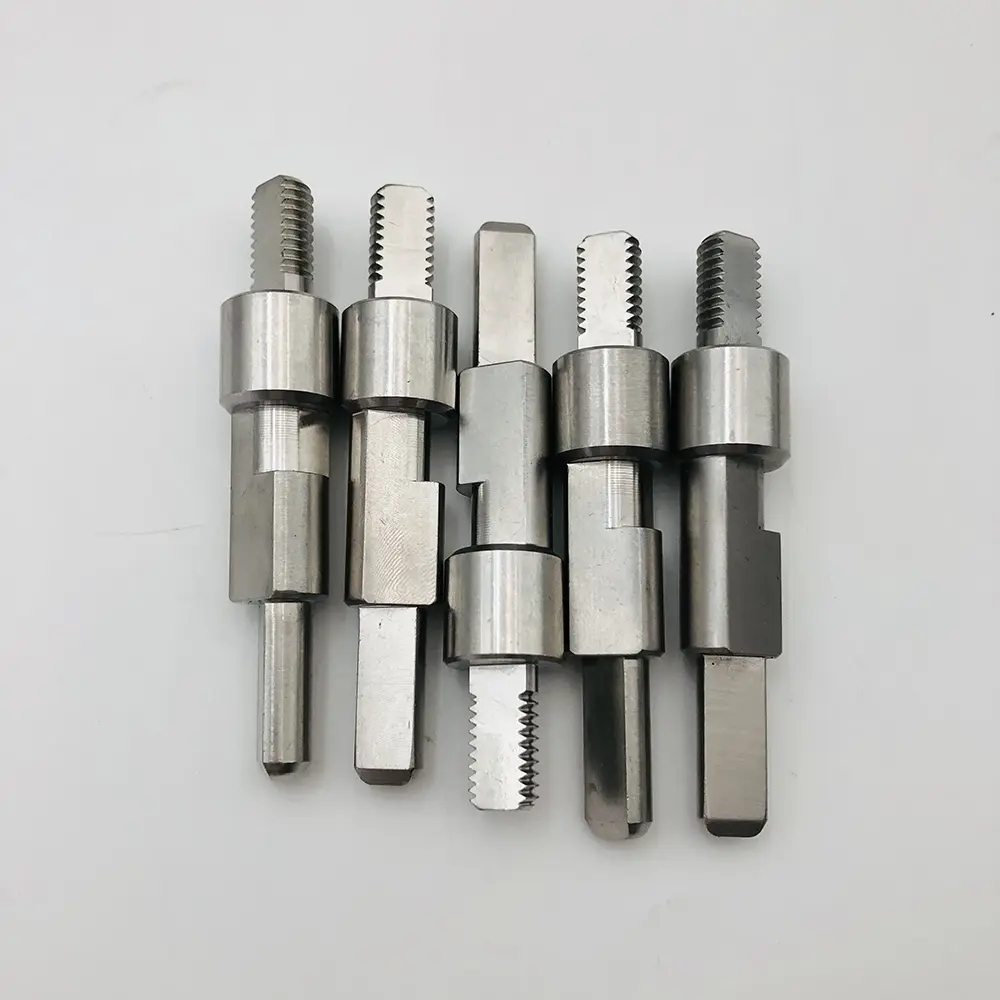

Klient požadoval vlastné viacstupňové závitové hriadele s úzkymi toleranciami a hladkou povrchovou úpravou, aby sa zabránilo úniku a mechanickému opotrebovaniu vo vysokotlakových hydraulických zostavách. Štandardné trhové komponenty nespĺňali ich špecifické požiadavky na krútiaci moment a nastavenie.

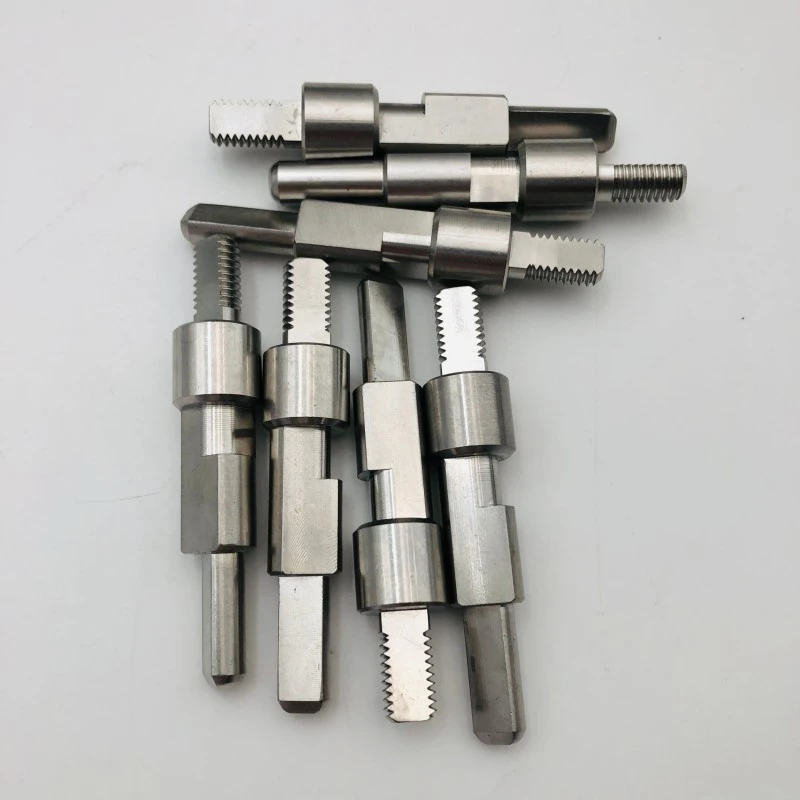

Na viacosových švajčiarskych CNC sústružníckych a presných frézovacích strojoch sme vyrábali hriadele na mieru s presným profilom závitu a plochým frézovaním podľa technických výkresov klienta. Pred odoslaním bola aplikovaná prísna kontrola kvality, vrátane 100% testovania závitu a kontroly drsnosti povrchu.

FAQ

Otázka: Ktorý štandard montáže by som mal použiť?

Odpoveď: Závisí to od vášho regiónu a koncoviek hadíc: JIC je bežný v Severnej Amerike, BSP v Európe/Ázii, metrický DIN v Nemecku, ORFS, kde záleží na vibráciách a tesnosti. Pošlite nám svoje aktuálne kovania alebo výkresy a my identifikujeme štandardné a dodáme zodpovedajúce kovania.

Otázka: Aký tlak dokážu vaše armatúry zvládnuť?

A: Štandardné armatúry sú dimenzované na pracovný tlak 350 barov; vysokotlakové konfigurácie až do 630 barov. Vzorkové šarže tlakovo testujeme na 1,5× menovitý tlak.

Otázka: Môžete dodať armatúry z nehrdzavejúcej ocele na potravinárske alebo námorné použitie?

Odpoveď: Áno – armatúry SUS316 s pasivačným povrchom sú dostupné pre potravinárske, námorné a farmaceutické aplikácie. Materiálové certifikáty poskytnuté.

Otázka: Ponúkate vlastné kovania na výkres?

Odpoveď: Áno, úplne prispôsobené kovania sú našou špecialitou. Pošlite nám výkres alebo vzorku a my vám vyrobíme presnú geometriu, vrátane vlastných konfigurácií portov.

Otázka: Aké je vaše MOQ a dodacia lehota CNC obrábanej hydraulickej armatúry?

Odpoveď: Vzorky: 3–5 dní, MOQ flexibilné. Výroba: priemerne 15 dní. Námorná preprava z Qingdao alebo expresné pre naliehavé malé objednávky.
