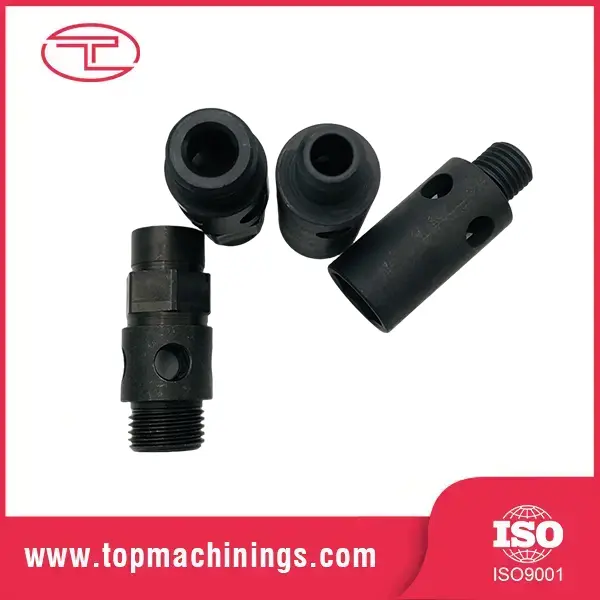

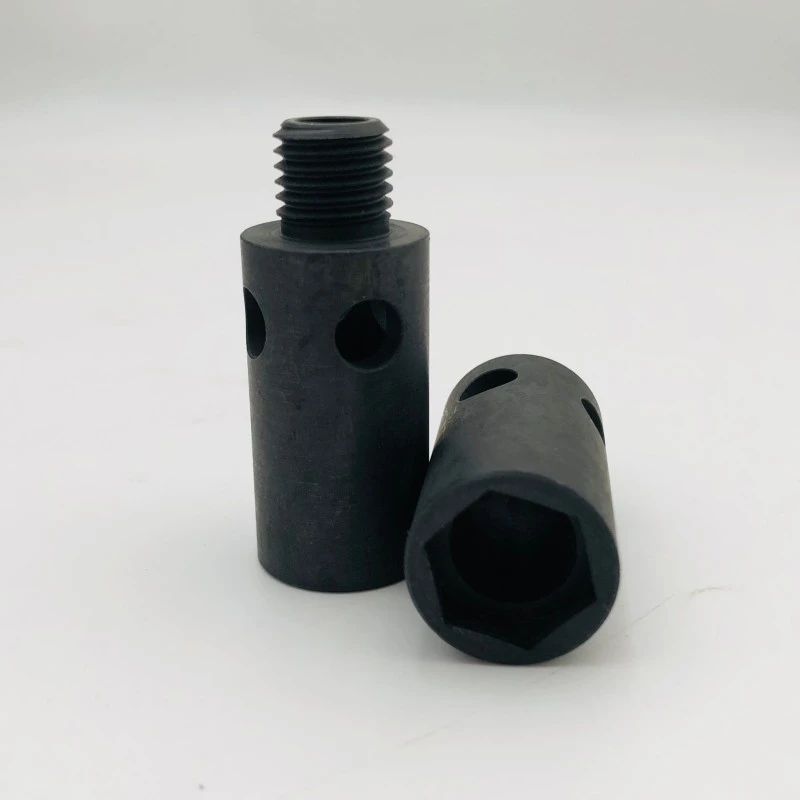

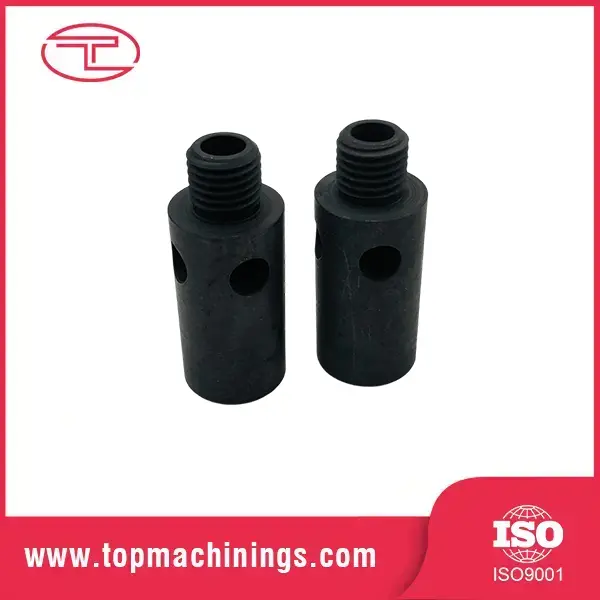

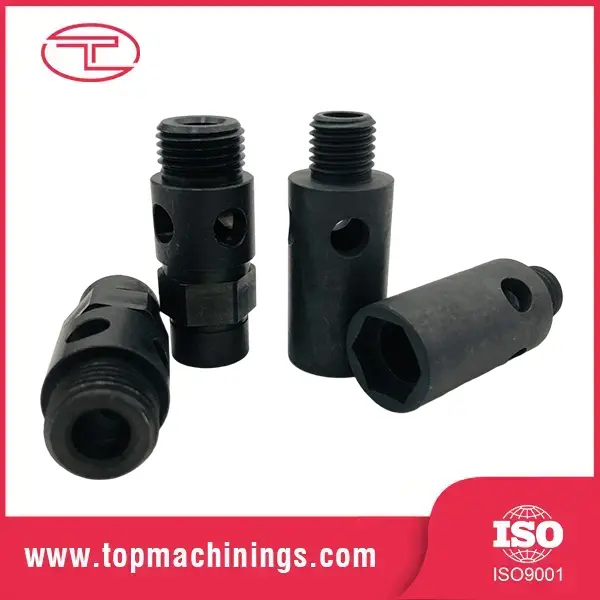

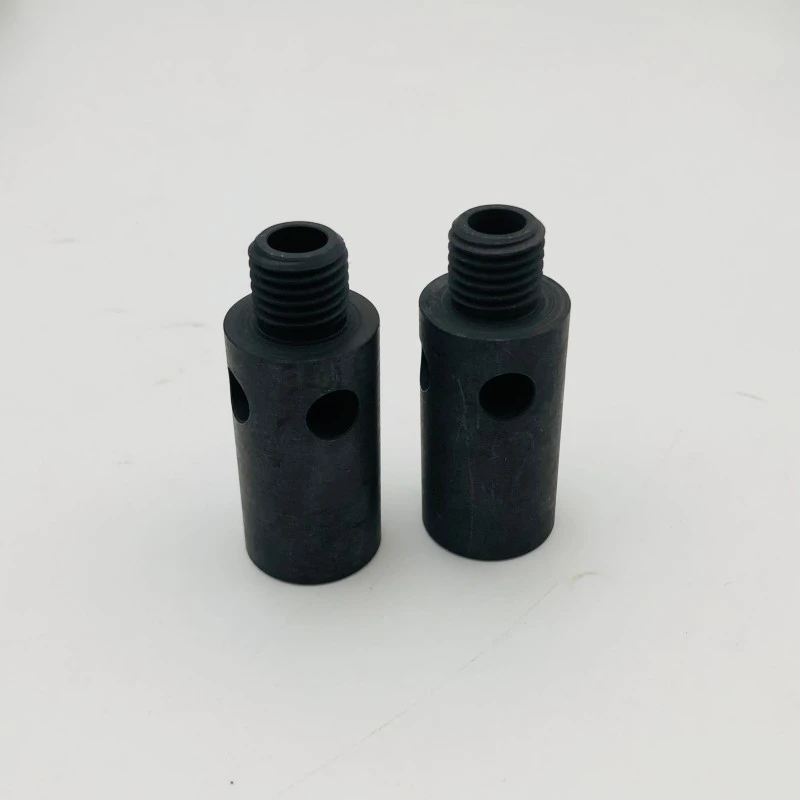

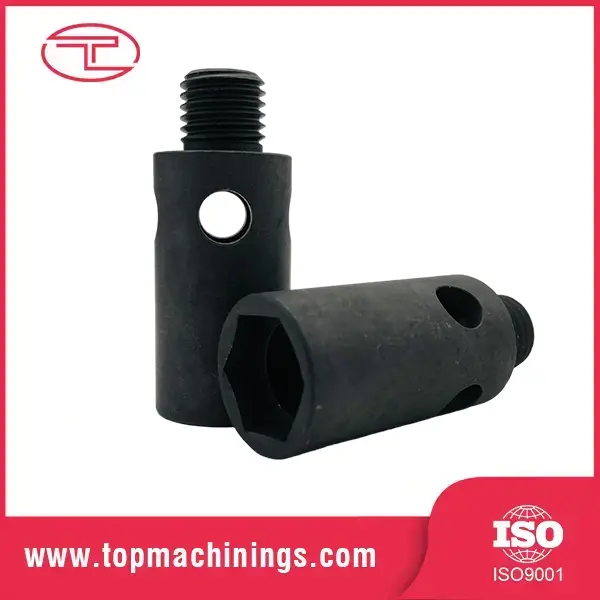

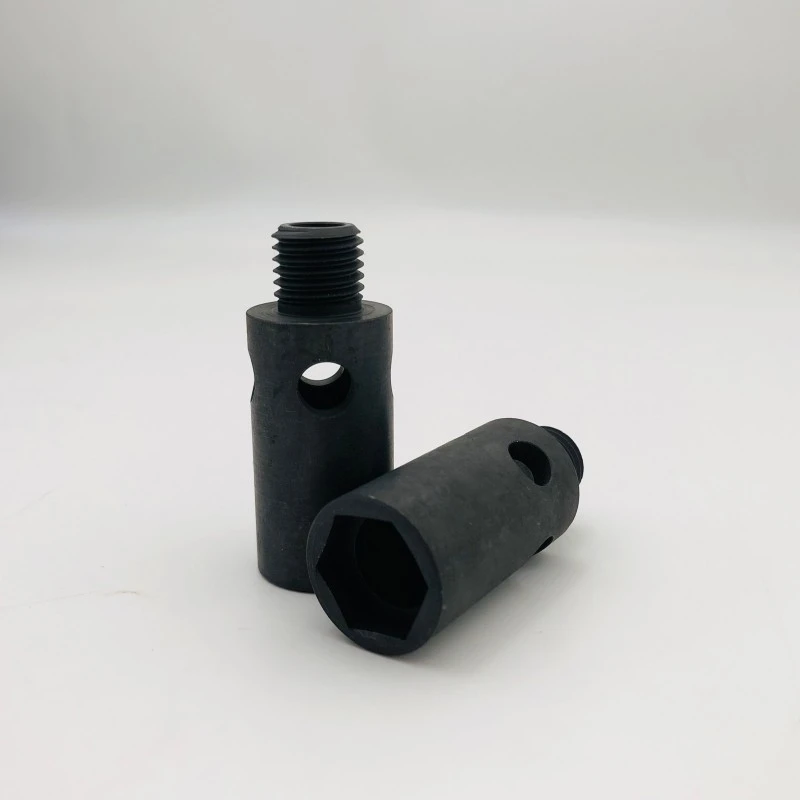

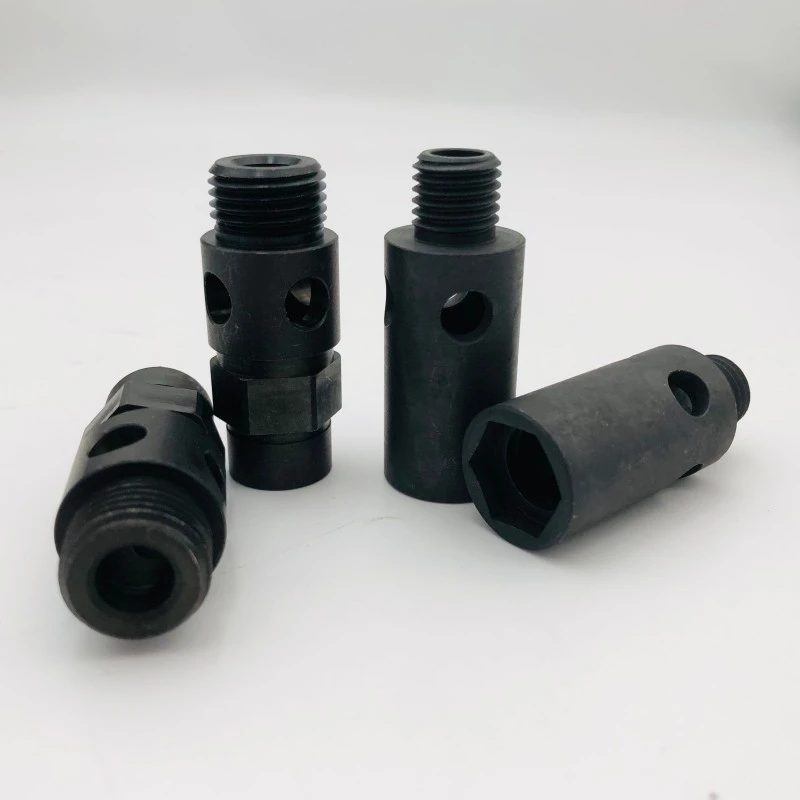

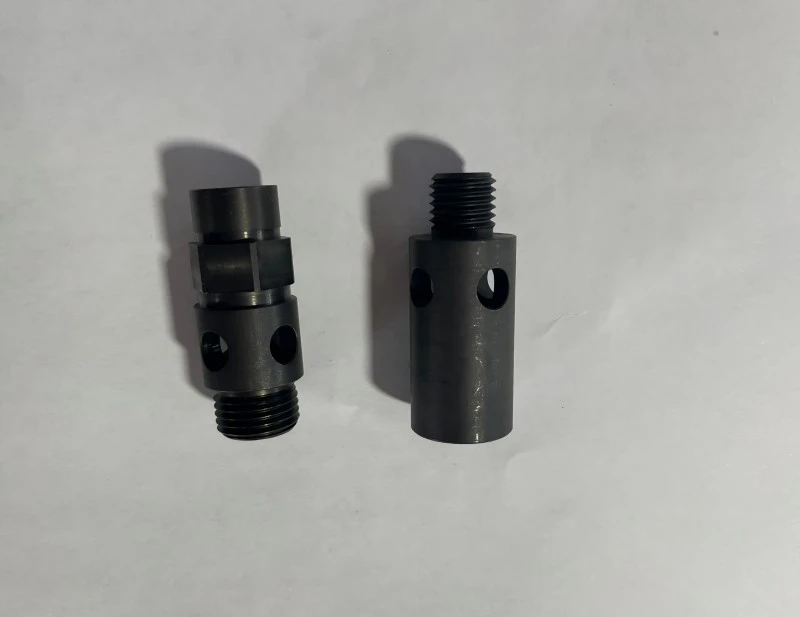

CNC obrábanie presný závitový hriadeľ

Závitový hriadeľ je cylindrický rotačný komponent s opracovanými závitmi pozdĺž časti alebo celej svojej dĺžky. Klasickým príkladom je vodiaca skrutka – srdce každého CNC stroja, 3D tlačiarne a lineárneho ovládača – kde závit zaberá s maticou, aby premenil rotáciu na presný lineárny pohyb. Presný závitový hriadeľ na CNC obrábanie sa však objavuje aj ako hriadele motora so závitovými koncami, spojovacie tyče, nastavovacie skrutky a podávacie hriadele.

To, čo oddeľuje dobrý závitový hriadeľ od zlého, je na prvý pohľad neviditeľné a v prevádzke je katastrofálne: presnosť stúpania závitu po celej dĺžke. Vodiaca skrutka s kumulatívnou chybou stúpania 0,1 mm na meter dráhy posunie váš obrábací stroj nesprávne o 0,1 mm – zakaždým. To je rozdiel medzi presnou a problémovou časťou.

Dizajn a materiál

Bežné druhy: 4140/42CrMo, 1045 (všeobecná prevádzka), SUS303/316 (odolnosť proti korózii), 6061-T6 (ľahká)

Tvary závitov: Acme, lichobežníkové, metrické ISO, UNC/UNF, kompatibilné s guľovou skrutkou

Tepelné spracovanie: indukčné kalenie bokov závitu, kalenie, alebo nauhličovanie

Kritické vlastnosti: stredové otvory na brúsenie, drážky pre perá, plošky, priečne otvory a priemery stupňov

Sústrednosť medzi priemerom stúpania závitu a ložiskovými čapmi: ≤ 0,02 mm TIR

Rovnosť: 0,05 mm/m štandard, 0,02 mm/m pre presné triedy

Pre CNC obrábanie presného závitového hriadeľa je výber materiálu rozhodnutím o výkone: 4140 kalený a brúsený poskytuje dlhú životnosť a rozmerovú stabilitu; Hliník 6061 poskytuje ľahký pohyb s nízkou zotrvačnosťou pre vysokorýchlostné aplikácie. Odporúčame triedu na základe zaťaženia, rýchlosti a pracovného cyklu – nielen ceny.

Kľúčové vlastnosti a výhody

Presné nite po celej dĺžke

Závity sú rezané v jednom bode alebo frézované pod CNC riadením s presnosťou stúpania overenou po celej dĺžke závitu – nielen na mierke. Pri CNC obrábaní presného závitového hriadeľa držíme kumulatívnu chybu stúpania v rozmedzí 0,02 mm na 300 mm, takže váš stroj je správne umiestnený v každom bode pohybu.

Sústredný vzťah vlákno-žurnál

Závitové a ložiskové čapy sú obrábané v jednom nastavení alebo na stredoch medzi dvoma operáciami, pričom hádzanie je pod 0,02 mm. Hriadeľ, ktorý skutočne beží, sa opotrebováva rovnomerne, menej vibruje a predlžuje životnosť ložísk.

Tepelné spracovanie prispôsobené prevádzke

Indukčné kalenie na bokoch závitu poskytuje povrch odolný voči opotrebovaniu a zároveň zachováva jadro odolné pre prenos krútiaceho momentu. Pre vysokocyklové aplikácie nauhličujeme alebo kalíme podľa vašej špecifikácie.

Priemery zeme, kde na tom záleží

Ložiskové čapy a tesniace plochy môžu byť cylindricky brúsené na Ra 0,2 μm s toleranciou ± 0,003 mm – povrchová úprava, ktorá udržuje tesnenia tesné a ložiská tiché pri vysokých otáčkach.

One-Stop: hriadeľ + armatúry

Obrábame celý hriadeľ: závity, drážky pre pero, plošky, priečne vyvŕtané otvory a závitové konce — jedna časť, jeden dodávateľ, jeden štandard kvality. Žiadny druhý predajca, žiadne stohovanie tolerancií medzi komponentmi.

Špecifikácie produktu

Typické aplikácie

Ako výrobca a dodávateľ presných závitových hriadeľov na CNC obrábanie spoločnosť Tuoyuan Metal dodáva hriadele vo veľkom za ceny priamo z výroby pre:

Vodiace skrutky a hriadele kompatibilné s guľovými skrutkami pre CNC stroje a 3D tlačiarne

Hriadele motora so závitovými koncami pre spojky a remenice

Komponenty lineárneho pohonu a elektrického valca

Spojovacie tyče a nastavovacie skrutky pre priemyselné zariadenia

Závitové komponenty automobilového riadenia a zavesenia

Podávacie hriadele pre textilné, baliace a tlačiarenské stroje

O nás

Presné obrábanie je naša hlavná činnosť

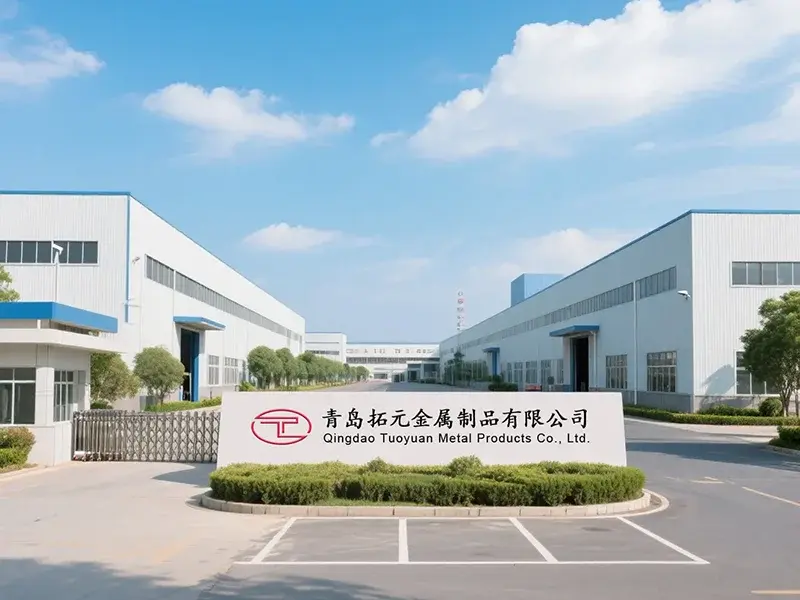

Tuoyuan Metal sa špecializuje na presné sústružené diely a CNC obrábané komponenty – CNC obrábanie presného závitového hriadeľa je v našej kormidlovni. Desať rokov skúseností s obrábaním, 20 vysokorýchlostných CNC sústruhov, 5 obrábacích centier a ročná kapacita 100 miliónov kusov.

Osvedčené na severoamerických trhoch

60 % nášho predaja smeruje do Severnej Ameriky, kde zákazníci požadujú prísne tolerancie a spoľahlivé dodávky. 95% miera opakovaných nákupov znamená, že naši zákazníci si objednávajú znova – najsilnejšia certifikácia kvality, aká existuje.

Rýchla, prehľadná komunikácia

Náš obchodný tím hovorí plynule anglicky a odpovedá do 24 hodín. Problémy s kvalitou dostanú odpoveď do 48 hodín. Žiadne jazykové bariéry, žiadne behanie.

Zabudovaná technická podpora

Nie ste si istí materiálom alebo tepelným spracovaním? Pošlite nám svoju žiadosť a my vám odporučíme správnu triedu a postup. Podporujeme od prototypu až po sériovú výrobu.

FAQ

Otázka: Vyrábate vodiace skrutky? Akú presnosť môžete dosiahnuť? Odpoveď: Áno – vodiace skrutky sú jednou z našich špecialít. Uchytenie štandardnej triedy ±0,05 mm na 300 mm; presnosť triedy drží ±0,02 mm kumulatívna chyba stúpania. Pre vyššiu presnosť odporúčame guľôčkové skrutky, ktoré vieme aj dodať.

Otázka: Môžete opracovať hriadeľ zo vzorky? Odpoveď: Áno, robíme spätné inžinierstvo z fyzických vzoriek, ako aj z výkresov. Zmeriame vzorku, vytvoríme výkres a potvrdíme s vami pred výrobou.

Otázka: Aké tepelné spracovanie odporúčate pre závit odolný voči opotrebovaniu? Odpoveď: Pre väčšinu aplikácií presného závitového hriadeľa a pohonu na CNC obrábanie je správnou voľbou indukčné kalenie bokov závitu na HRC 45–55 – tvrdý povrch, húževnaté jadro. Pre extrémne opotrebovanie je k dispozícii nauhličovanie alebo úplné vytvrdenie.

Otázka: Môžete dodržať toleranciu priemeru, ktorú uvádzate? A: Áno. Sústružené priemery držia ±0,02 mm; brúsené priemery držia ±0,005 mm. Naše CNC stroje majú presnosť opakovania polohovania ≤±0,003 mm, overenú kontrolou CMM na každej šarži.

Otázka: Aké je vaše MOQ a dodacia lehota? Odpoveď: Prototyp MOQ je flexibilný (dokonca 1–5 kusov). Výroba MOQ od cca 500 kusov. Dodacia lehota je v priemere 15 dní, 18–20 dní s mletím a tepelným spracovaním.
