CNC obrábanie priemyselných hmoždiniek

Hmoždinka je krátky, valcový kolík, ktorý sa používa na udržanie presného zarovnania medzi dvoma alebo viacerými časťami zostavy. Na rozdiel od skrutky, ktorá spája diely dohromady, priemyselné kolíky na CNC obrábanie stanovujú polohu. Je to referenčný bod, okolo ktorého je postavená celá zostava. Keď priskrutkujete skriňu prevodovky k prírube motora, spojovacie kolíky – nie skrutky – zaručia, že hriadele zostanú zarovnané.

Hmoždinky sa dodávajú v dvoch hlavných formách: nalisované a nasunuté. Výkonnostný rozdiel medzi dobrou a zlou hmoždinkou sa meria v mikrónoch: príliš tesná a zadŕha sa; príliš voľné a zostava sa posúva.

Materiály a tvrdosť priemyselných kolíkov

Uhlíková oceľ (1045/1060): kalená a temperovaná, cenovo výhodné všeobecné použitie

Ložisková oceľ (GCr15/52100): priebežne kalená na HRC 60–64 pre maximálnu životnosť

Nerez (SUS303/304/316): odolný voči korózii na potravinárske, námorné a lekárske použitie

Kalená nástrojová oceľ (pre špeciálne aplikácie opotrebovania)

Rozsah priemerov: 1 mm – 30 mm, dĺžky od 3 mm do 200 mm

Triedy tolerancie: m6 lisované, h6/h7 klzné podľa ISO 8734/8735, USAS B18.8.2

Klasickým výrobným postupom je bezhroté brúsenie: tyče sú brúsené na konečný priemer na bezhrotovej brúske, rezané na dĺžku, skosené a kalené. Väčšina kupujúcich si neuvedomuje, že na poradí brúsenia pred kalením záleží – kalenie po brúsení spôsobuje skreslenie, a preto kritické kolíky brúsime, kalíme a následne brúsime.

Tuoyuan skutočné zdieľanie prípadov

Priemysel: Priemyselná automatizácia a stroje

Materiál: hliník / nehrdzavejúca oceľ

Proces: Presné CNC sústruženie a drážkovanie

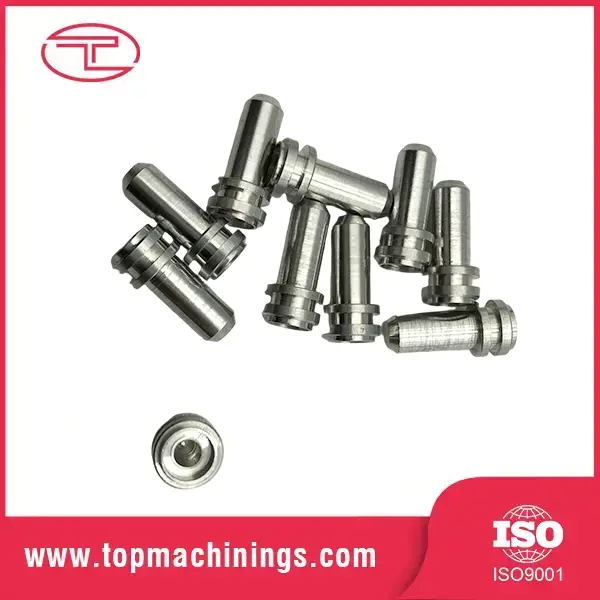

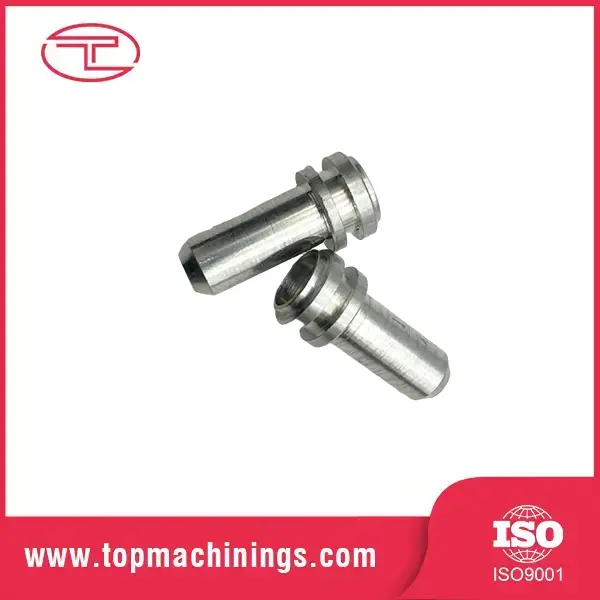

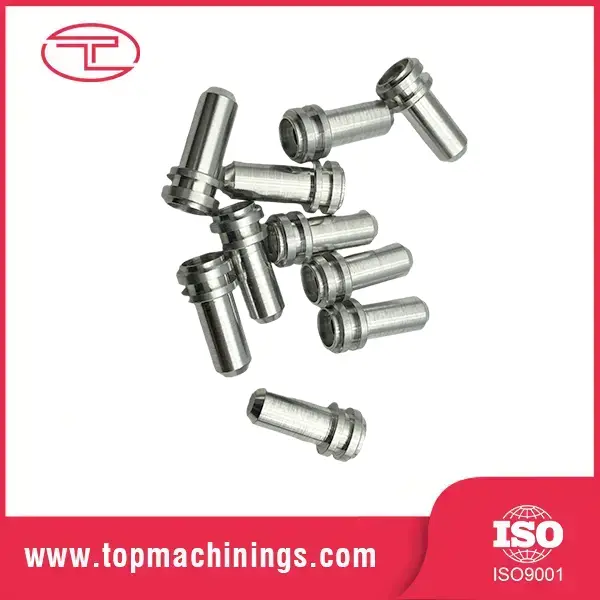

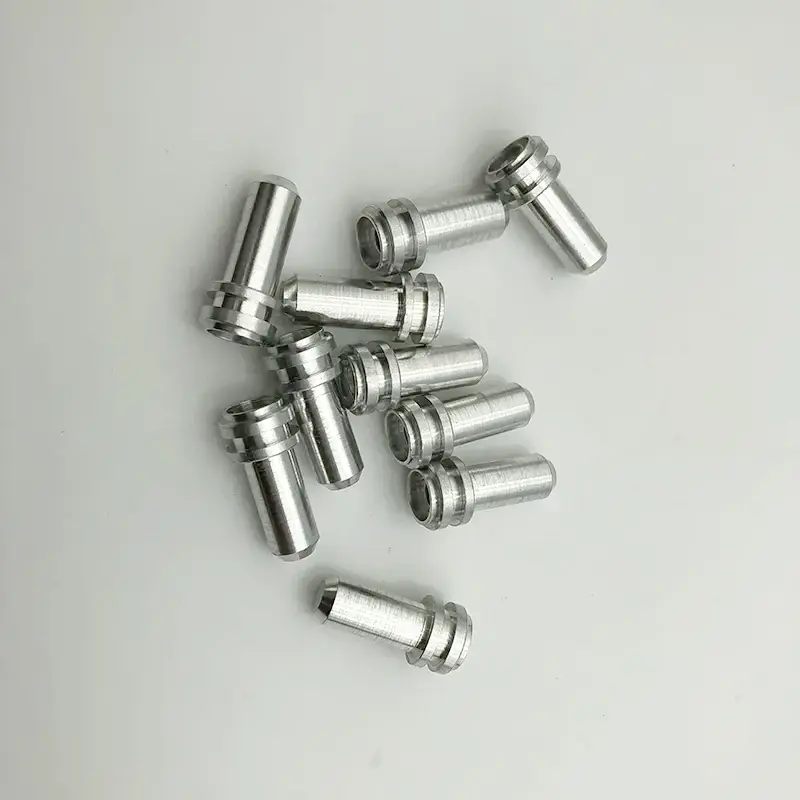

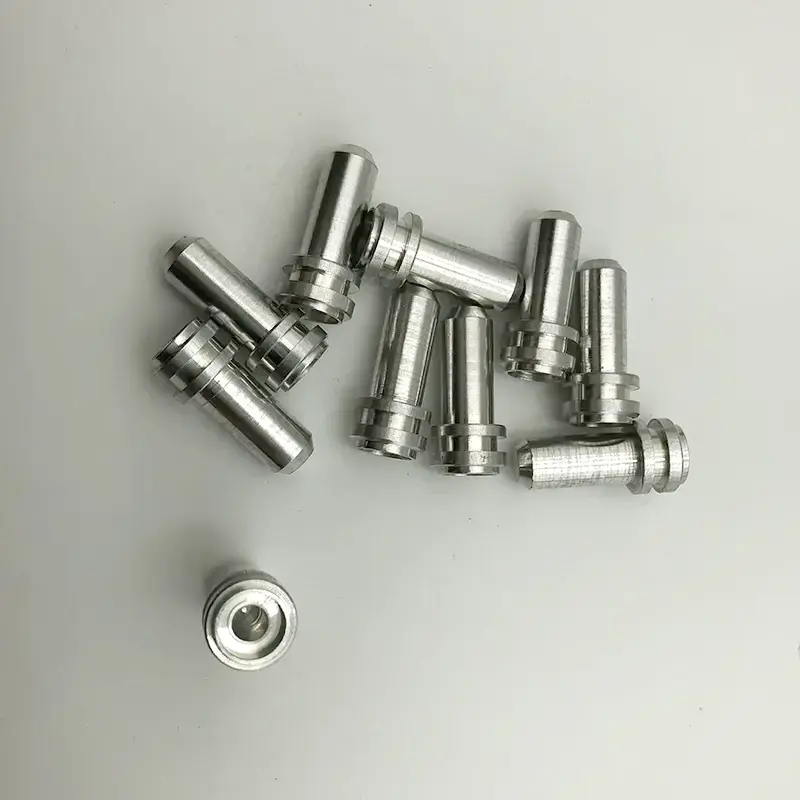

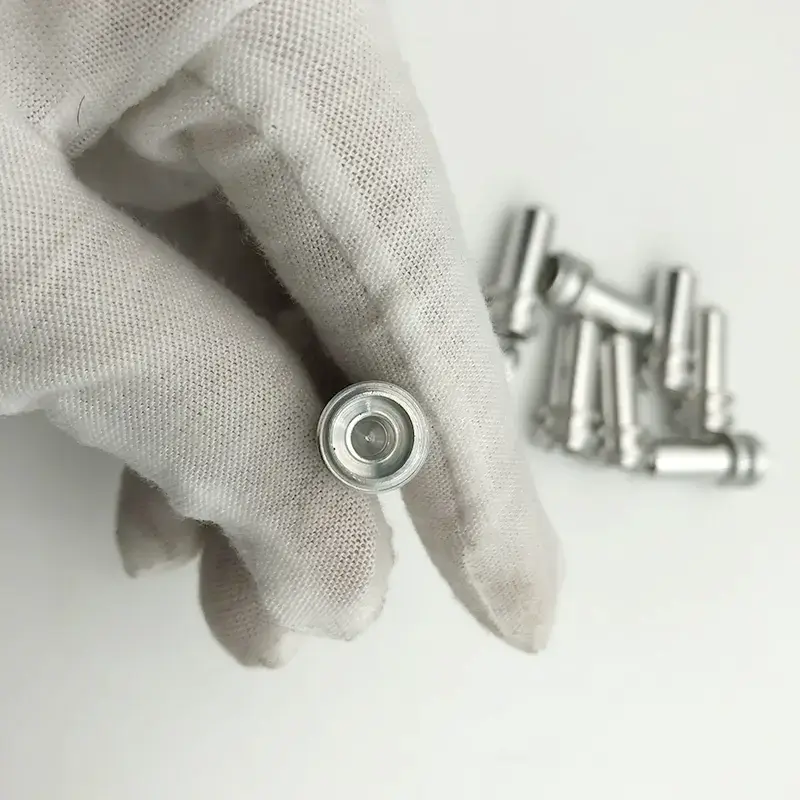

Americký výrobca automatizácie požadoval zákazkové CNC obrábanie priemyselných kolíkov s presnými drážkami pre O-krúžky a prísnymi rozmerovými toleranciami, aby sa zabezpečilo presné zarovnanie a bezpečné utesnenie na vysokorýchlostných montážnych linkách.

Tieto viacstupňové kolíky sme vyrobili na vysoko presných švajčiarskych CNC sústruhoch so zachovaním presnej hĺbky drážky a povrchovej úpravy pre optimálne utesnenie. Pred balením bola vykonaná 100% optická kontrola.

Kľúčové vlastnosti a výhody

Uzemnenie na ±0,002 mm pre skutočné polohovanie

Konečné priemery sú bezhroté brúsené na ±0,002 mm s povrchovou úpravou Ra 0,2–0,4 μm. Toto nie je „dostatočne blízka“ tolerancia – priemyselné kolíky na CNC obrábanie predstavujú toleranciu, vďaka ktorej sú zostavy opakovateľné, upínadlá presné a výrobky sú konzistentné.

Kalené na HRC 60+ pre dlhú životnosť

Ložiskové oceľové kolíky sú kalené na HRC 60–64, čo im dáva tvrdosť, aby prežili opakované vkladanie a vyberanie bez ryhovania. Tvrdená hmoždinka prekoná mäkkú o rád.

Zrazené konce, čisté hrany

Oba konce sú skosené (zvyčajne 1,5 × 45°) a odhrotované, takže kolíky začínajú do otvorov čisto bez oholenia materiálu alebo poškodenia ústia otvoru. Žiadne otrepy, žiadne poškriabané otvory, žiadne odmietnuté zostavy.

Priamosť, ktorej môžete dôverovať

Pomer dĺžky k priemeru je rovný v rozmedzí 0,01 mm na 50 mm. Ohnutý kolík nielenže nedokáže nájsť miesto, ale pri zasúvaní poškodí vystružený otvor. Rovnosť meriame na každej výrobnej dávke.

Pevné zoskupenie priemerov pre zmiešané strihy

Kolíky sú roztriedené do skupín s tesným priemerom, takže škatuľa s kolíkmi poskytuje konzistentný tlak. Už žiadne „tento sa šmýka, tamto potrebuje kladivo“ na vašej montážnej linke.

Špecifikácie produktu

Výrobný proces

Výroba priemyselných hmoždiniek CNC obrábaním začína na tyčiach ťahaných za studena alebo brúsených tyčiach. Tyče sú brúsené bez hrotu na takmer konečný priemer, rezané na dĺžku, skosené a odhrotované. Pre kalené špendlíky sa potom tepelne upravujú a brúsia na konečnú toleranciu – dvojstupňové brúsenie je to, čo udržuje hotový kolík dokonale guľatý a rovný.

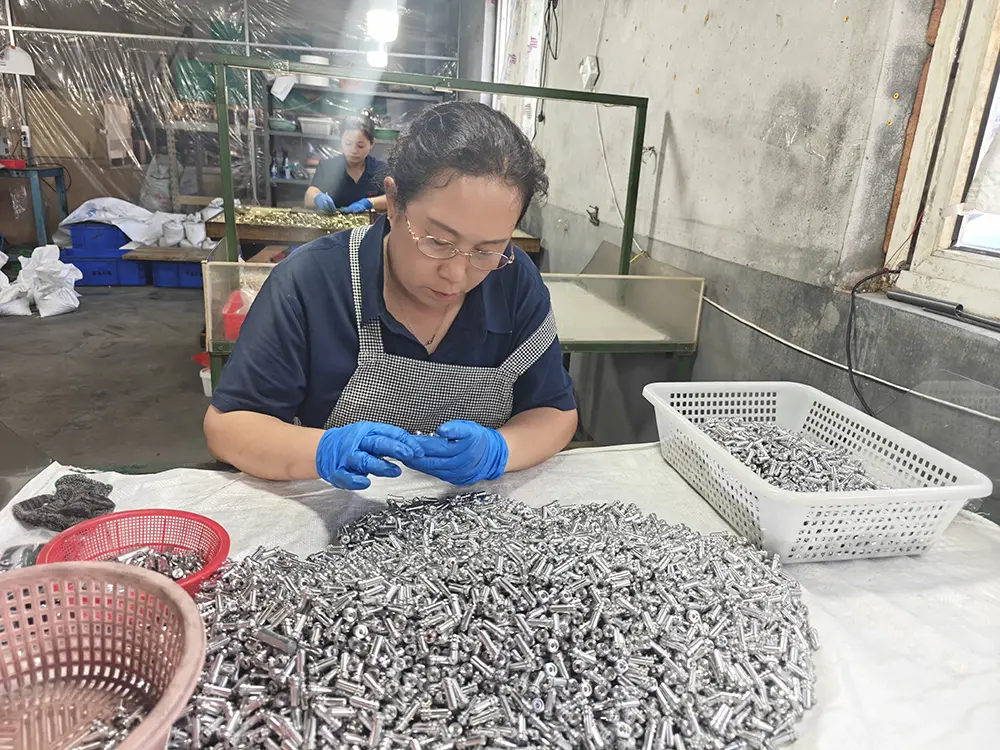

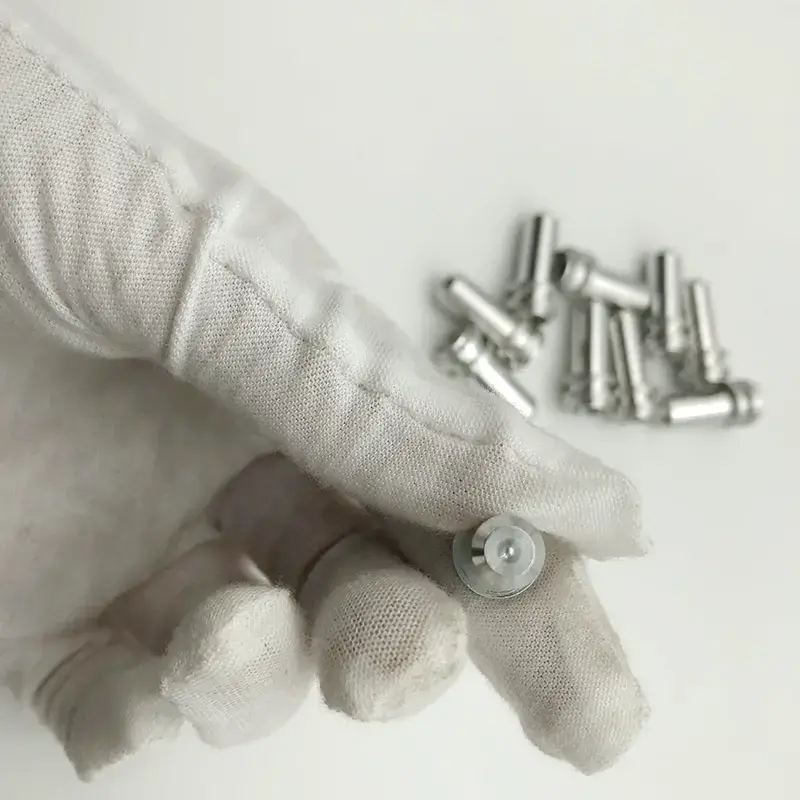

Finálna kontrola zahŕňa priemer (s mikrometrom a vzduchomerom), tvrdosť (Rockwell test), priamosť a povrchovú úpravu. Kolíky sú zoskupené podľa priemeru a zabalené v naolejovanom obale chránenom proti hrdzi. Ku každej objednávke sú priložené certifikáty šarže.

Časová os výroby

Štandardná dodacia lehota: 10–15 dní pre štandardné veľkosti; 15–18 dní s kalením a brúsením.

Deň 1-3: Potvrdenie objednávky a výber materiálu

4. – 8. deň: Brúsenie tyčí, rezanie, zrážanie hrán

Deň 9-12: Tepelné spracovanie a konečné brúsenie (ak je špecifikované)

Deň 13 – 14: Kontrola, zoskupovanie, balenie

15. deň: odoslanie z Qingdao

Prečo si vybrať Tuoyuan Metal

Schopnosť na úrovni mikrónov, priemyselné objemy

Vďaka viac ako 10 rokom presného obrábania, 20 CNC sústruhom a ročnej kapacite 100 miliónov kusov môže Tuoyuan Metal dodať priemyselné hmoždinky CNC obrábanie v objemoch automobilovej kvality s laboratórnymi toleranciami. Dodali sme 2,5 milióna kusov sérií s chybovosťou pod 15 PPM.

Dôveryhodný dodávateľ Severnej Ameriky

60 % našej produkcie smeruje k severoamerickým zákazníkom s 95 % opakovaným nákupom. Ak by naše kolíky neumiestnili diely správne, títo zákazníci by ich neobjednávali – každý štvrťrok, celé roky.

Úplná sledovateľnosť

Certifikáty mlynov na materiály, záznamy o tepelnom spracovaní a revízne správy sa archivujú po šarži. Úplná sledovateľnosť od šarže tyče až po hotový kolík.

Rýchle vzorky a cenové ponuky

Vzorové objednávky sa odosielajú do 3 až 5 dní. Cenové ponuky do 24 hodín. Problémy s kvalitou odpovedali do 48 hodín. Toto je náš štandard, nie náš sľub.

Balenie a doprava

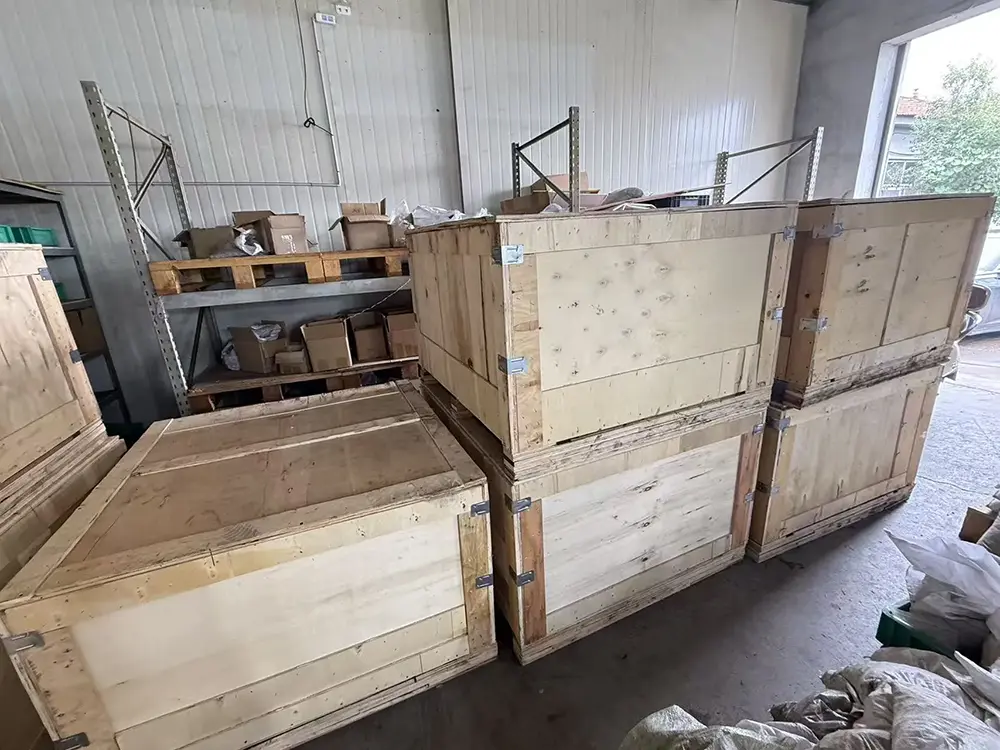

Kolíky sú naolejované alebo potiahnuté, balené v poly vrecúškach s inhibítorom hrdze a odosielané v kartónoch alebo drevených obaloch. Express (DHL/FedEx/UPS) pre malé objednávky, námorná preprava z prístavu Qingdao pre hromadné. Dokumentácia: Obchodná faktúra, Baliaci list, Nákladný list, Osvedčenie o pôvode, Osvedčenie o skúške materiálu. Pre ceny priemyselných hmoždiniek na CNC obrábanie, hromadné objednávky alebo cenovú ponuku kontaktujte náš exportný tím.

FAQ

Q1: Akú toleranciu držia vaše kolíky?

A1: Štandardná tolerancia brúsenia je ±0,002 mm na priemere, s povrchovou úpravou Ra 0,2–0,4μm. Dostupné triedy lícovania: m6 lisované, h6/h7 posuvné.

Q2: Aký je rozdiel medzi kolíkmi m6 a h6?

A2: Kolíky m6 sú mierne predimenzované na inštaláciu zalisovaním, zamykajú sa do vystružených otvorov a na ich odstránenie je potrebné použiť sťahovák. Čapy h6/h7 sú zasúvateľné pre zostavy, ktoré sa musia pravidelne rozoberať. Povedzte nám svoju prihlášku a my vám odporučíme správnu triedu.

Q3: Poskytujete tvrdené nerezové kolíky?

A3: Áno – precipitátom vytvrdzovaná nehrdzavejúca oceľ môže byť vytvrdená na HRC 38–44 s vynikajúcou odolnosťou proti korózii. Pre jedlo alebo námornú povinnosť je to správna voľba.

Q4: Môžete vyrobiť kolíky s vlastnou dĺžkou alebo skosením?

A4: Áno. Režeme vlastné dĺžky, vlastné skosenia, kužeľové vodiace lišty a drážky podľa výkresu. MOQ pre vlastné piny je nízke – vzorky sú vítané.

Q5: Ako zabránite hrdzi na kolíkoch v sklade?

A5: Kolíky sú naolejované a zabalené v papieri s inhibítorom korózie v parnej fáze. V prípade zámorskej námornej prepravy používame obaly VCI, aby sme zaručili príchod bez hrdze.
