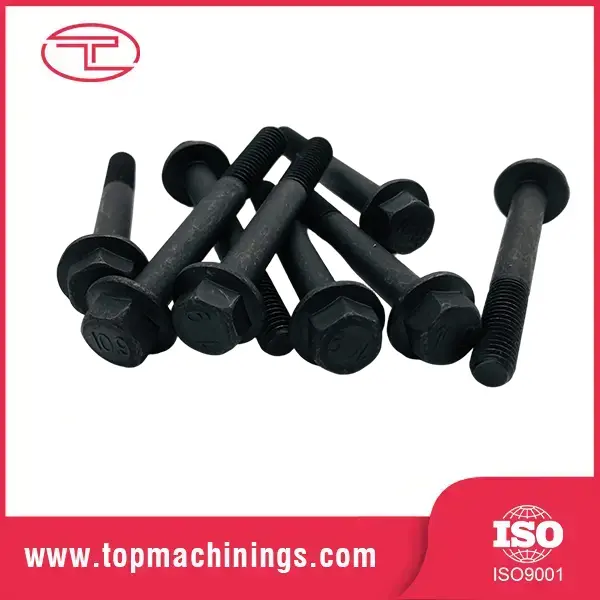

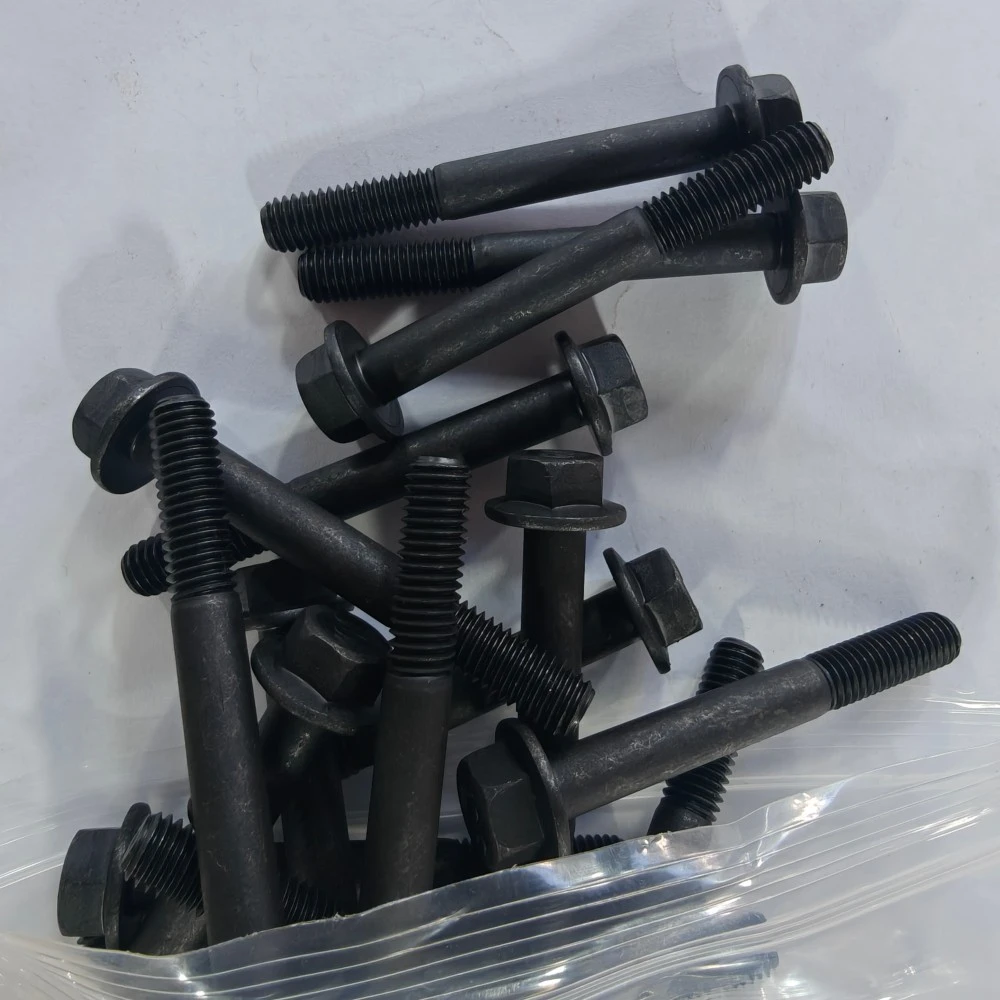

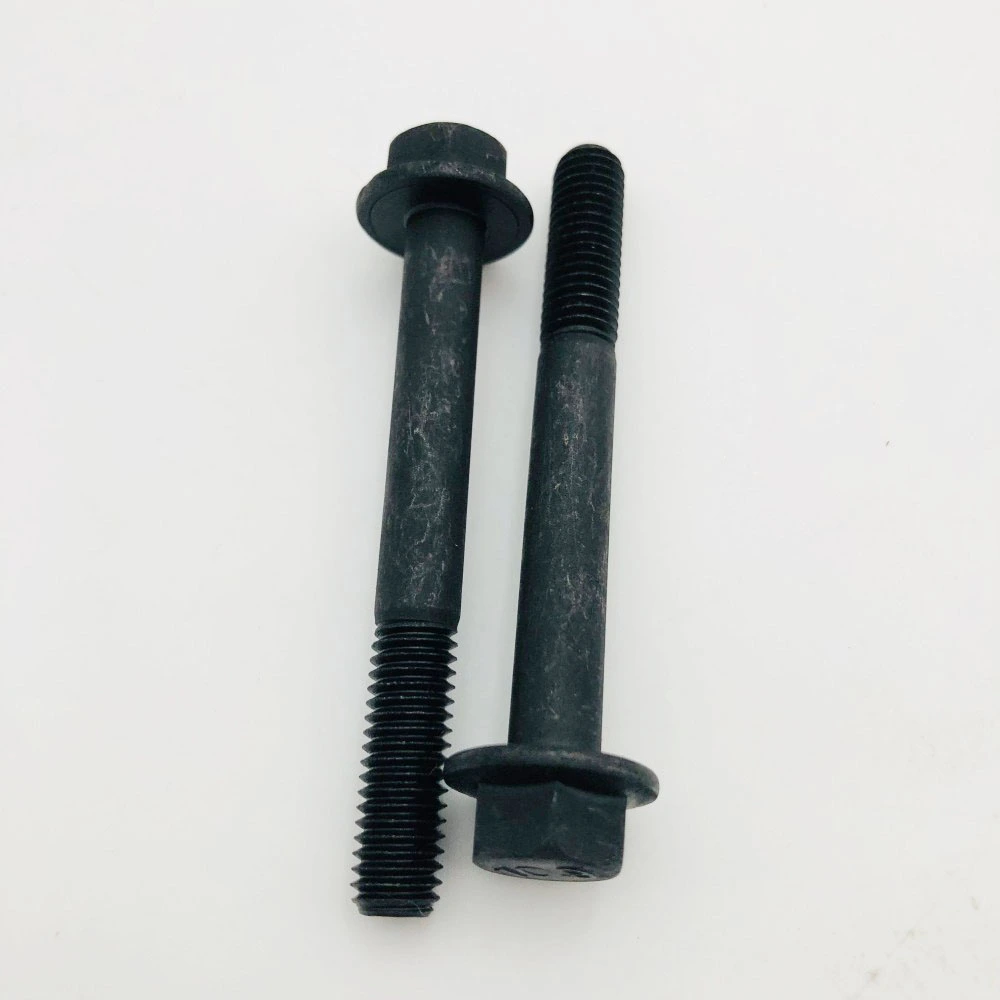

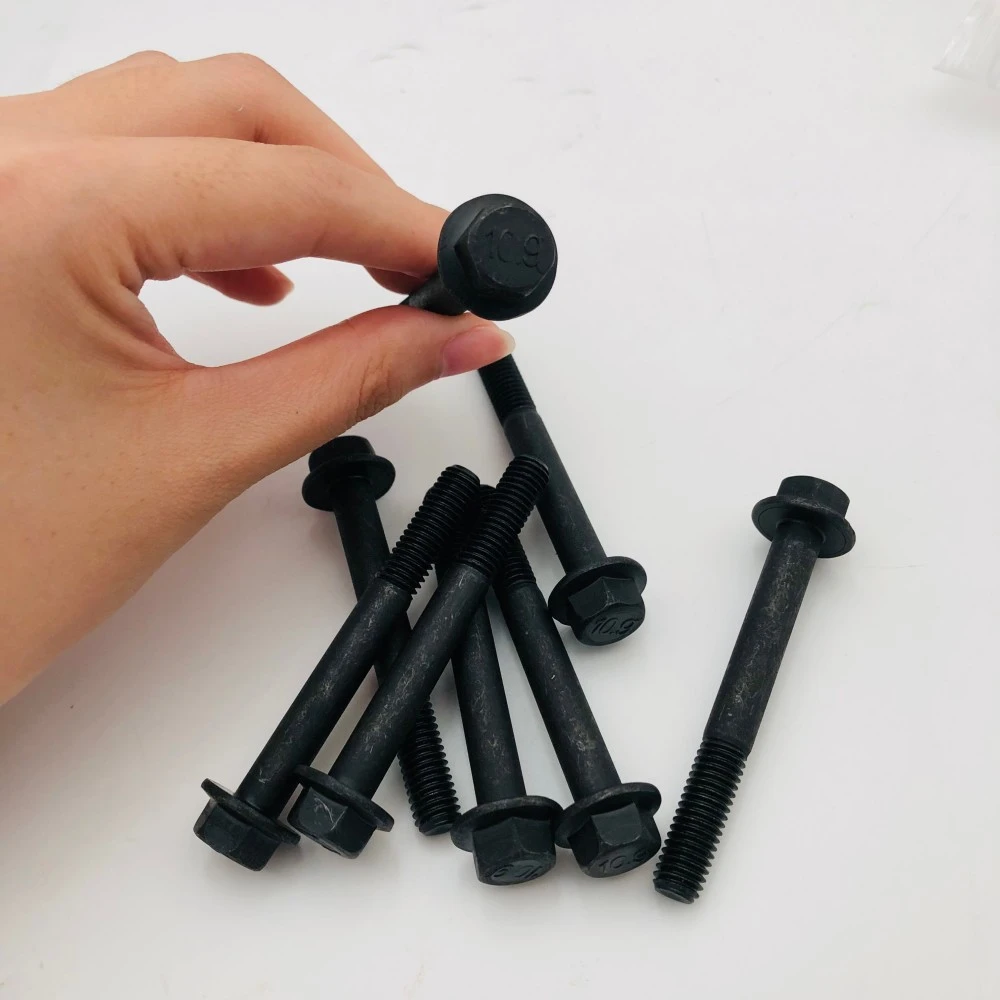

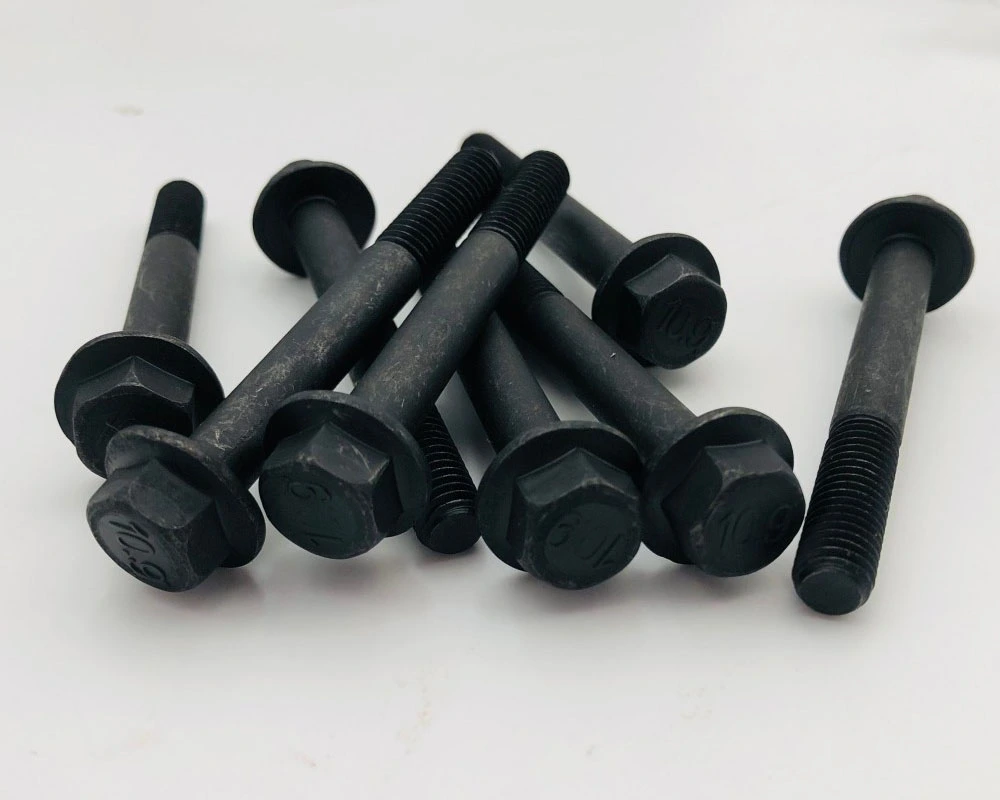

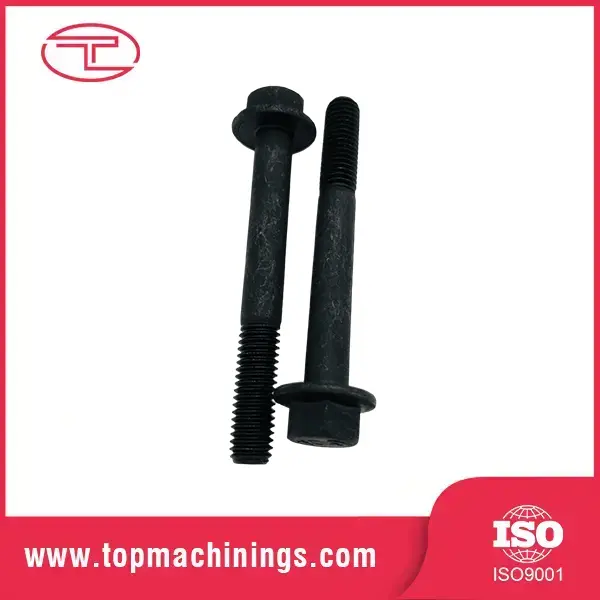

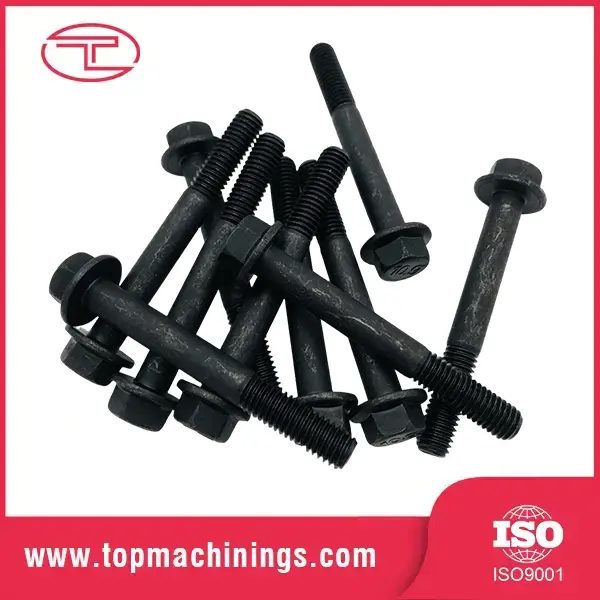

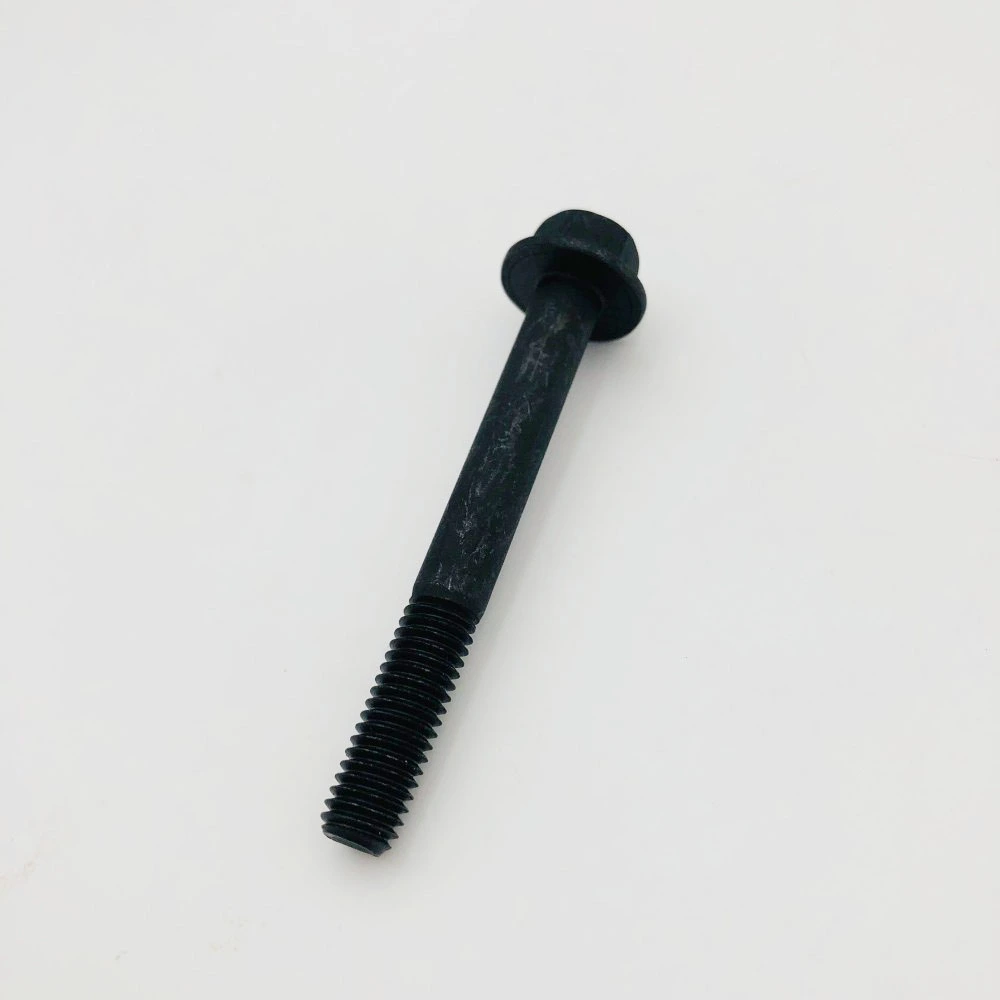

Vysokopevnostné prírubové skrutky z čierneho oxidu

Prírubová skrutka je skrutka so zabudovanou prírubou podobnou podložke pod hlavou namiesto samostatnej podložky. Príruba prenáša upínacie zaťaženie na väčšiu dosadaciu plochu, čo znamená vyššiu upínaciu silu bez drvenia mäkkých materiálov. A eliminuje potrebu manipulácie s uvoľnenou podložkou počas montáže. Čierny oxid je chemický konverzný náter, ktorý dodáva skrutke jej tmavý povrch a zároveň dodáva miernu odolnosť proti korózii a znižuje trenie závitu.

Prečo je táto kombinácia dôležitá v teréne? Pretože príruba vykonáva dve úlohy naraz: rozdeľuje zaťaženie a odoláva uvoľneniu. Inžinieri špecifikujú prírubové skrutky, keď chcú čistejšiu zostavu s menším počtom voľných častí – automobilový podvozok, ochranné kryty strojov a konštrukčné spoje.

Špecifikácie produktu

Známky a dokončenia

Stupeň 8.8: všeobecné vysokopevnostné zaťaženie, 800 MPa v ťahu – stroje a zariadenia

Stupeň 10.9: automobilové a konštrukčné aplikácie, 1 040 MPa v ťahu

Stupeň 12.9: maximálna pevnosť pre kritické spoje, 1220 MPa v ťahu

Materiály: 40Cr/SCM440, 35CrMo, 42CrMo (skupina AISI 4140), 1045 pre triedu 8,8

Povrchová úprava: čierny oxid (štandard), zinkovanie, zinok-nikel, Dacromet, fosfát + olej

Závity: metrické ISO 6g, UNC/UNF, plný alebo čiastočný závit na výkres

Možnosť zúbkovanej príruby: zuby pod hlavou sa zahryznú do spojovacej plochy kvôli antivibrácii

Povrchová úprava z čierneho oxidu je viac než len kozmetická. Vytvára tenkú vrstvu magnetitu, ktorá drží ľahký olejový film, čo dodáva skrutke odolnosť proti korózii vo vnútornom prostredí a zároveň jednotný profesionálny vzhľad. Pre vonkajšie alebo korozívne služby odporúčame zinok-nikel alebo Dacromet — poradíme na základe vášho prostredia.

Vysokopevnostné čierne prírubové skrutky skutočné puzdro

Priemysel: Montáž ťažkých strojov a automobilov

Materiál: legovaná oceľ (trieda 10,9 / 12,9)

Povrchová úprava: čierny oxid (odolnosť voči korózii a opotrebovaniu)

Európsky výrobca priemyselných strojov čelil problémom s uvoľňovaním skrutiek a oxidáciou povrchu na ťažkých uloženiach motora v podmienkach vysokých vibrácií a vysokého krútiaceho momentu. Vyžadovali vlastné vysoko pevné prírubové skrutky s presným záberom závitu a vynikajúcou upínacou silou.

Vyrobili sme na mieru 10.9 šesťhranné prírubové skrutky s integrovanými zúbkovanými prírubami na rovnomerné rozloženie zaťaženia a elimináciu potreby samostatných podložiek. Použitá vysokokvalitná povrchová úprava z čierneho oxidu pre zvýšenú odolnosť proti korózii a konzistentný krútiaci moment.

Kľúčové vlastnosti a výhody

Stupeň pevnosti 8,8 až 12,9, certifikovateľné Prírubové skrutky z legovanej ocele sú tepelne spracované a kalené na stupeň 8,8, 10,9 alebo 12,9, overené ťahovou skúškou a kontrolou tvrdosti každej šarže. Získate certifikovanú silu, nie odhad – pre kritické spojenia je táto certifikácia základom.

Integrovaná príruba, menej voľných dielov Príruba nahrádza samostatnú podložku, počet rezných dielov a čas montáže. Na výrobnej linke, kde sa montuje 1 000 spojov za zmenu, eliminácia podložky na spoj šetrí skutočné minúty – a odstraňuje celú triedu problémov s kvalitou „chýbajúcich podložiek“.

Odolnosť voči vibráciám podľa návrhu Široká oblasť ložiska príruby zvyšuje trenie pod hlavou a odoláva samovoľnému uvoľneniu pri vibráciách. Pridajte zúbkovanie pod prírubu a skrutka uchopí povrch ako poistná podložka – bez podložky.

Konzistentné správanie krútiaceho momentu a napätia Black oxid plus kontrolované mazanie poskytuje predvídateľné trenie, takže momentové kľúče vytvárajú konzistentné upínacie zaťaženie. Už žiadne skrutky, ktoré sú „utiahnuté“ pri veľmi odlišných krútiacich momentoch – vaša špecifikácia krútiaceho momentu QC skutočne niečo znamená.

CNC presnosť, skutočná kontrola kvality Závity sú valcované alebo rezané s toleranciou 6 g s plným kalibrovaním a hlavy sú tvarované alebo opracované so sústrednými plochami prírub. 100% optické triedenie zachytí rozmerové chyby skôr, ako sa dostanú na vašu linku.

Výrobný proces

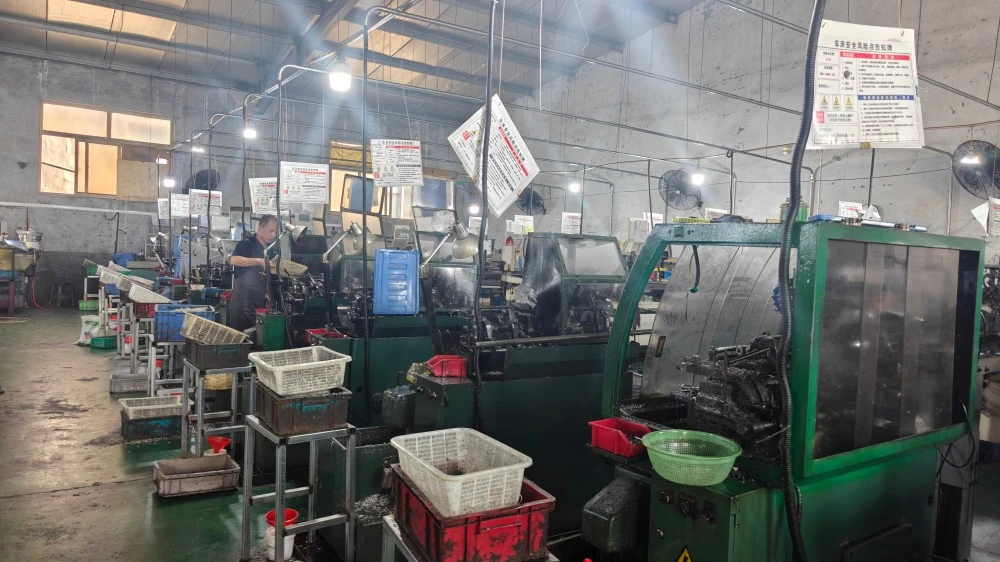

Prírubové skrutky začínajú ako legovaná oceľová tyč alebo drôt, spracované za studena alebo CNC obrábaním. Vytvaruje sa hlava príruby, potom sa závity valcujú (pre pevnosť) alebo rezajú (pre presnosť) s toleranciou 6 g. Tepelným spracovaním kalením a temperovaním sa dosiahne cieľový stupeň, po ktorom nasleduje povrchová úprava – čierny oxid, pokovovanie alebo náter podľa špecifikácie.

Kontrola kvality: skúška ťahom, skúška tvrdosti, meranie závitu a kontrola rozmerov každej šarže. 100% optické triediace sitá na chyby závitu, poškodené príruby a chýbajúci povlak. Ku každej zásielke sú priložené certifikáty šarže so skutočnými hodnotami testov.

Balenie a doprava

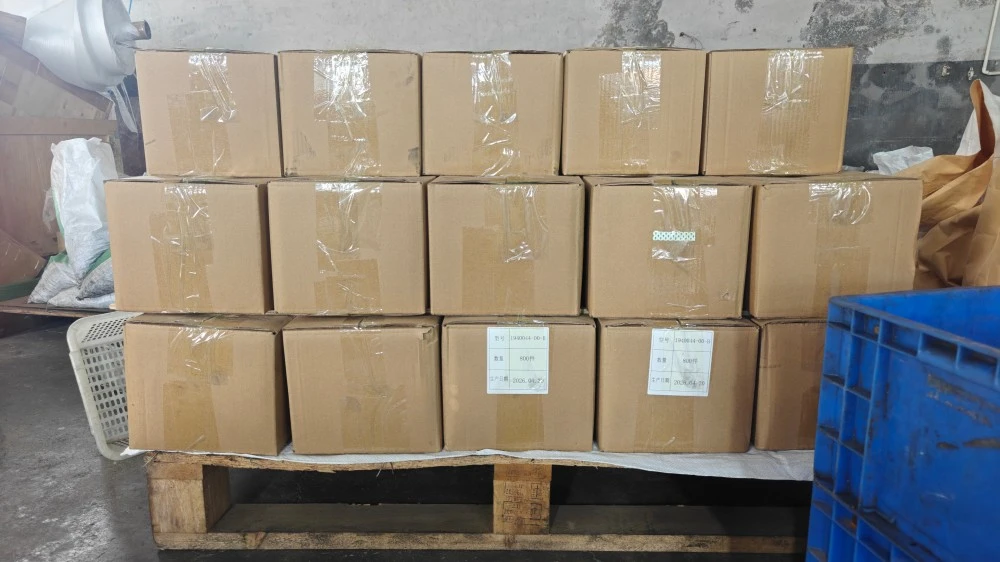

Skrutky sú balené v hromadných kartónoch, poly vreciach alebo prispôsobených súpravách podľa vašich montážnych potrieb, s ochranou proti korózii pre námornú prepravu. Expres pre malé objednávky, námorná preprava z prístavu Qingdao pre hromadné. Dokumentácia: Obchodná faktúra, Baliaci list, Nákladný list, Osvedčenie o pôvode, Certifikáty o skúške materiálu. Pre ceny skrutiek s prírubou z čierneho oxidu s vysokou pevnosťou, hromadné objednávky alebo cenovú ponuku kontaktujte náš exportný tím.

FAQ

Otázka: Aký je rozdiel medzi prírubovou skrutkou a bežnou skrutkou s podložkou?

Odpoveď: Príruba je integrálna – nemôže sa stratiť, spadnúť alebo nesprávne umiestniť počas montáže a zakaždým poskytuje konzistentnú nosnú plochu. Prírubové skrutky tiež zvyčajne ponúkajú lepšiu odolnosť voči vibráciám ako zostavy skrutky a podložky.

Otázka: Ktorú triedu si mám vybrať?

A: Stupeň 8,8 pre všeobecné stroje, 10,9 pre automobilový priemysel a štrukturálne, 12,9 pre kritické vysoko zaťažené spoje. Ak nám oznámite aplikačné a upínacie zaťaženie, špecifikujeme triedu a poskytneme osvedčenie o skúške.

Otázka: Je čierny oxid dostatočná ochrana pre vonkajšie použitie?

Odpoveď: Čierny oxid vyhovuje vnútornému a mierne vlhkému prostrediu. Pre vonkajšie alebo korozívne použitie odporúčame pozinkovanie alebo pokovovanie Dacromet. Povrchovú úpravu prispôsobíme vášmu prostrediu.

Otázka: Môžete poskytnúť zúbkované prírubové skrutky?

Odpoveď: Áno – zúbky pod prírubou sa zahryznú do spojovacieho povrchu pre maximálny antivibračný výkon. V objednávke uveďte "zúbkovaná príruba".

Otázka: Poskytujete osvedčenia o skúške so skrutkami?

A: Áno. Každá šarža sa dodáva s materiálovým certifikátom a správou o skúške vrátane hodnôt pevnosti v ťahu a tvrdosti. Kontrola treťou stranou (SGS) je k dispozícii na požiadanie.
