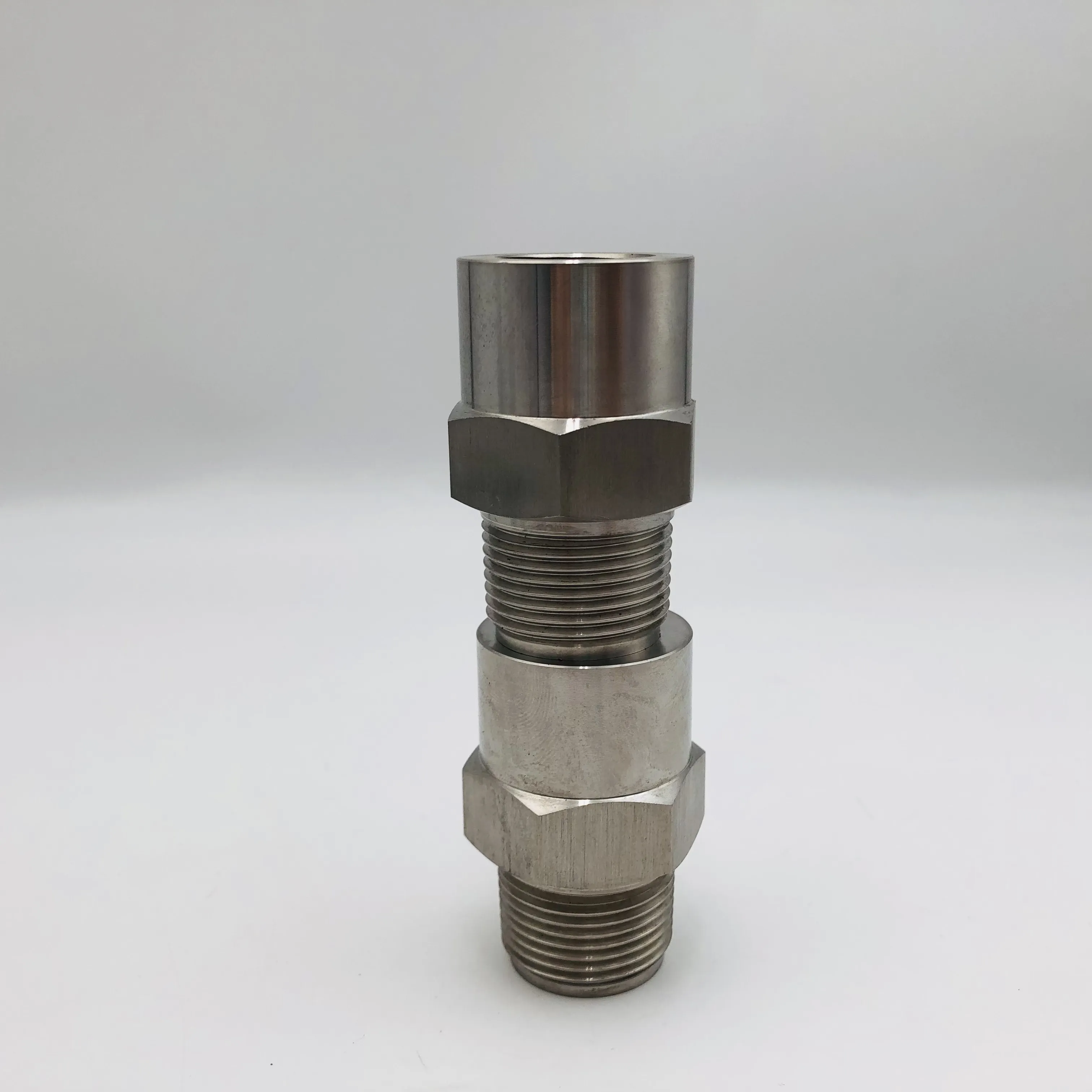

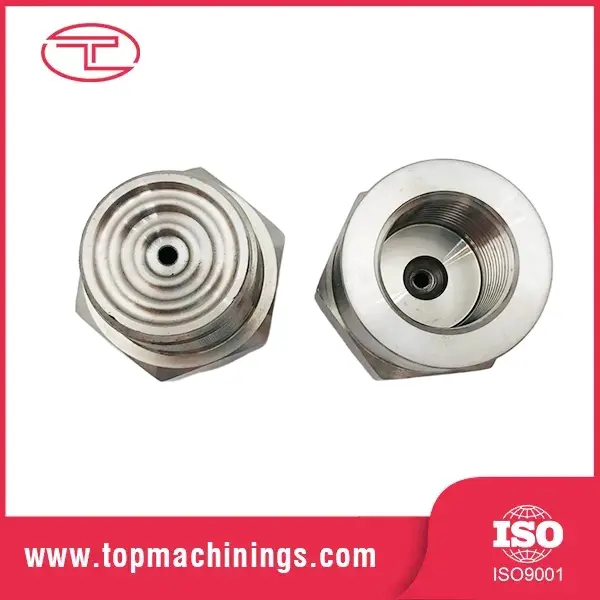

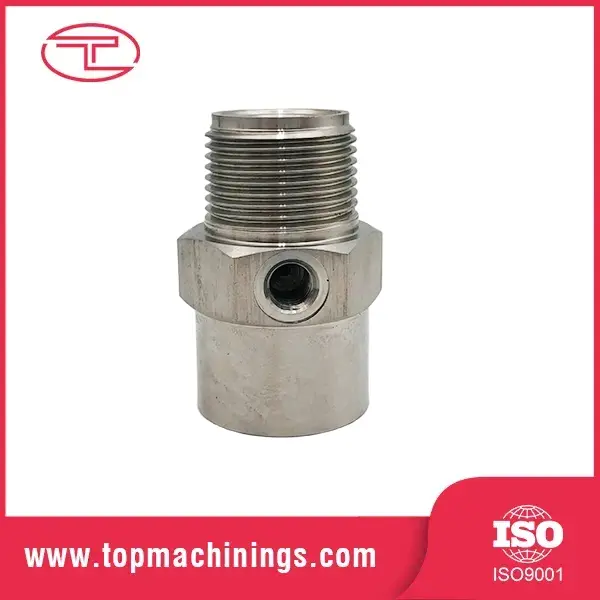

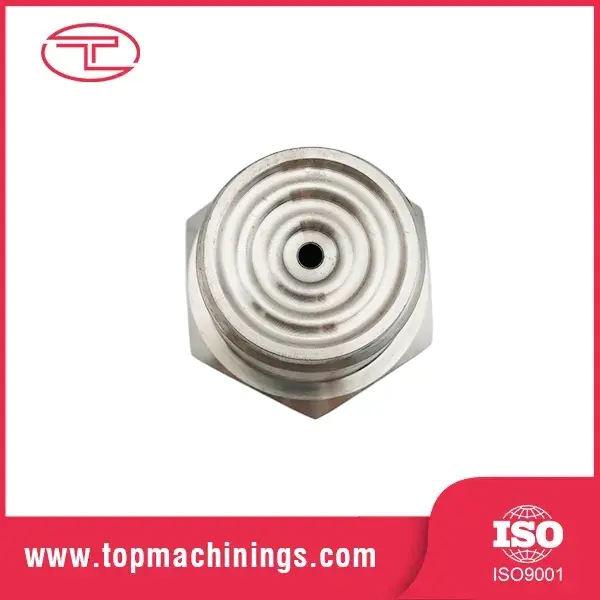

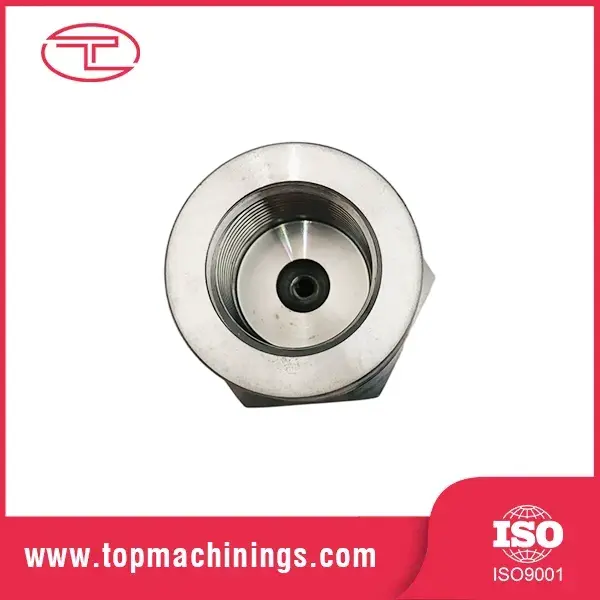

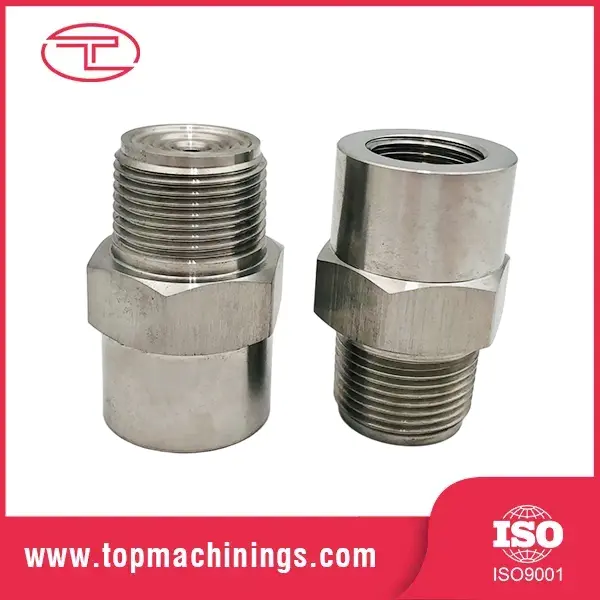

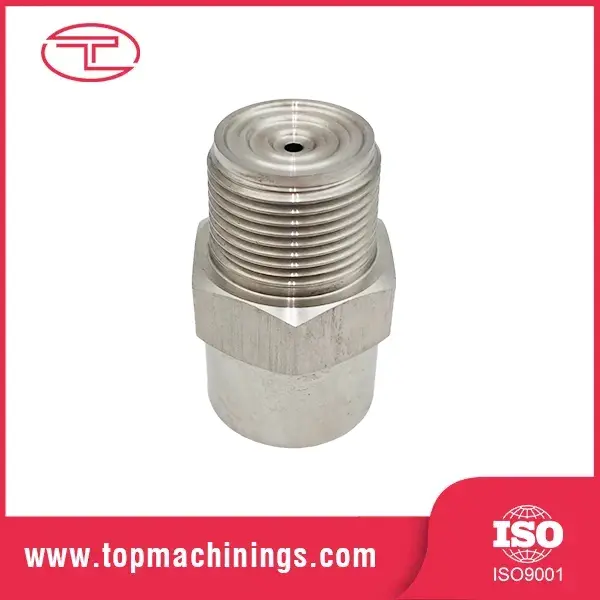

Nerezové plné kužeľové rozprašovacie trysky

Prispôsobené dýzy s plným kužeľom, vyrobené spoločnosťou Tuoyuan, tvoria úplný kruhový vzor striekania. Unikátna vnútorná štruktúra lopatiek a veľké hladké vnútorné priechody zaisťujú rovnomerne rozložené stredné až veľké kvapky vody pri rôznych prietokoch a prevádzkových tlakoch.

Odoslať dopyt

Popis produktu

Nerezové rozprašovacie dýzy Tuoyuan s plným kužeľom vytvárajú plné okrúhle plné kužeľové spreje s uhlami v rozsahu od 45° do 108°, pričom vďaka optimalizovaným vnútorným lopatkám a voľným dráham prúdenia dodávajú stabilné stredné a veľké kvapky v širokom rozsahu prietoku a tlaku.

Štandardné rozprašovacie trysky s plným kužeľom opracované z nehrdzavejúcej ocele ponúkajú presné rozmery pre prácu s celoplošným pokrytím.

Údajový list

Veľkosť závitu	Kód toku	Priemer otvoru. (mm)	Maximálny priemer voľného priechodného otvoru (mm)	0,5 baru	0,7 bar	1,5 baru	2 bary	3 bar	4 bary	5 bar	6 bar	7 bar	10 bar	Uhol 1,5 baru (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Pracovný princíp a štruktúra

Rozprašovacie trysky z nehrdzavejúcej ocele s plným kužeľom poskytujú rovnomerný vzor striekania v celom kruhu vďaka jedinečne navrhnutým vnútorným lopatkám alebo vírivej komore.

Vírenie kvapaliny: Potom, čo kvapalina vtečie do dýzy, vnútorné lopatky alebo vírivé komponenty nútia kvapalinu točiť vysokou rýchlosťou.

Miešanie a rozprašovanie: Vírivá kvapalina sa mieša vo vnútri komory trysky. Pri výstupe z otvoru prudká šmyková sila a náhly pokles tlaku rozbijú tekutinu okamžite na malé jemné kvapôčky.

Rovnomerná distribúcia: Presne tvarované lopatky zaručujú konzistentné pokrytie prietoku cez celý rozprašovací kužeľ, od vonkajšieho okraja až po stred.

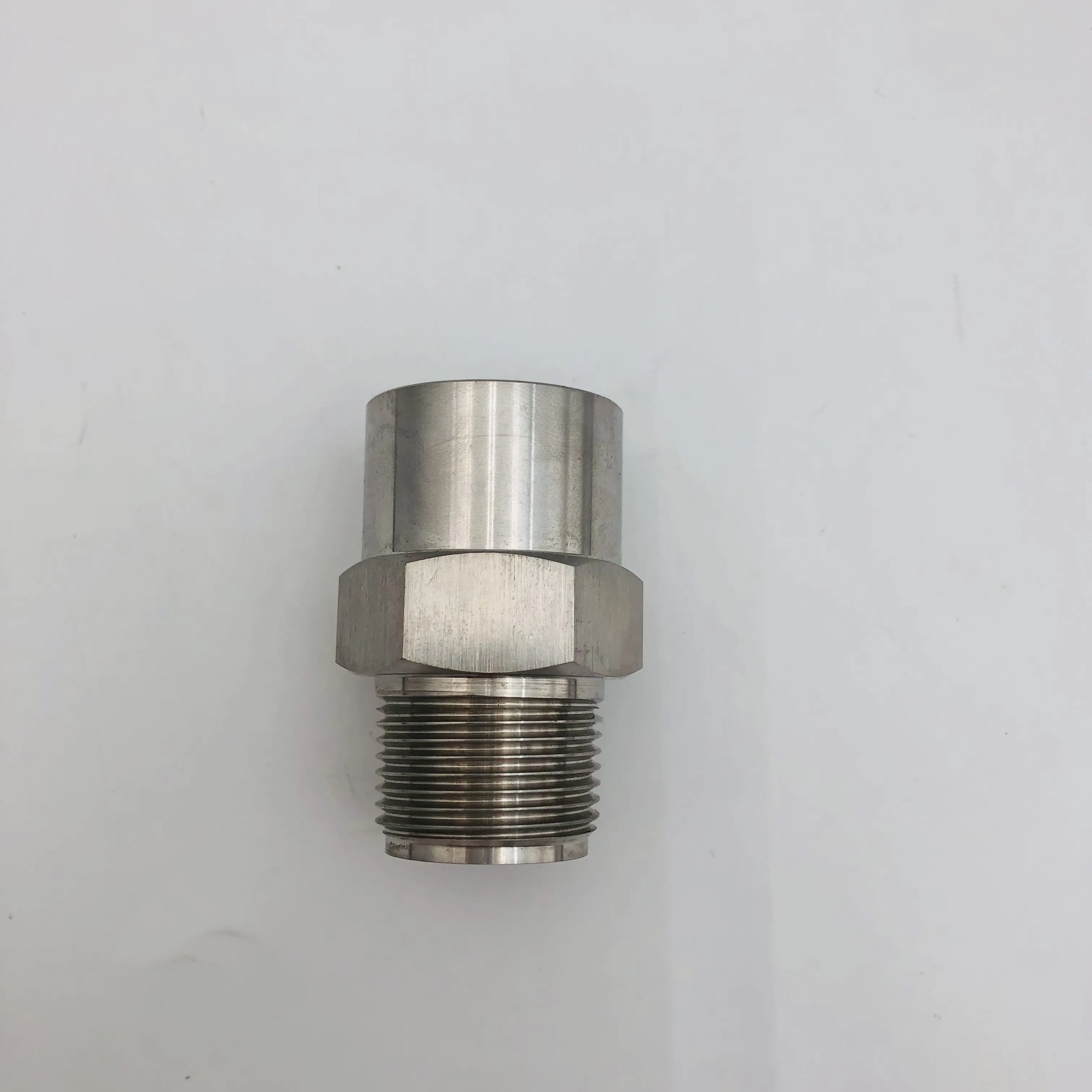

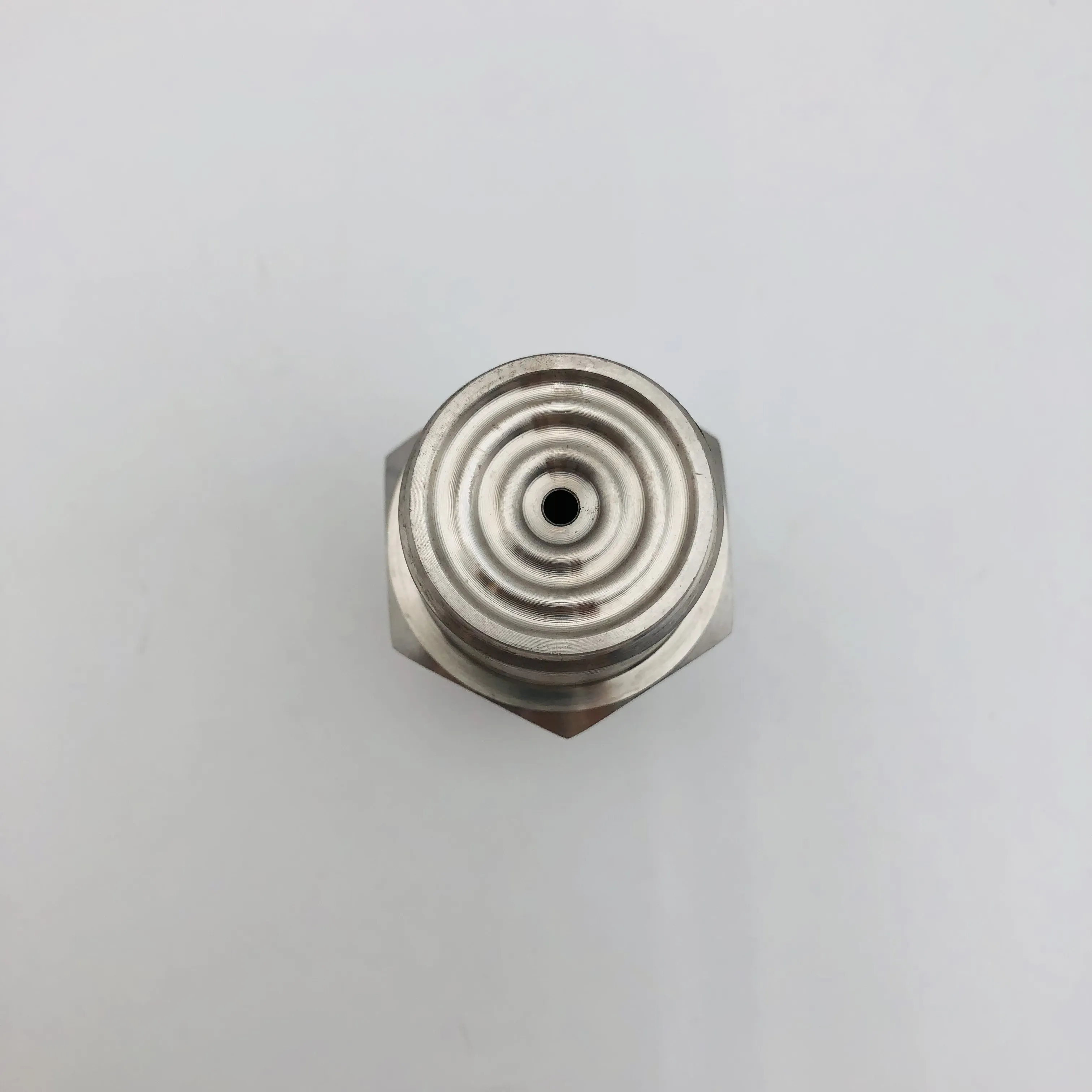

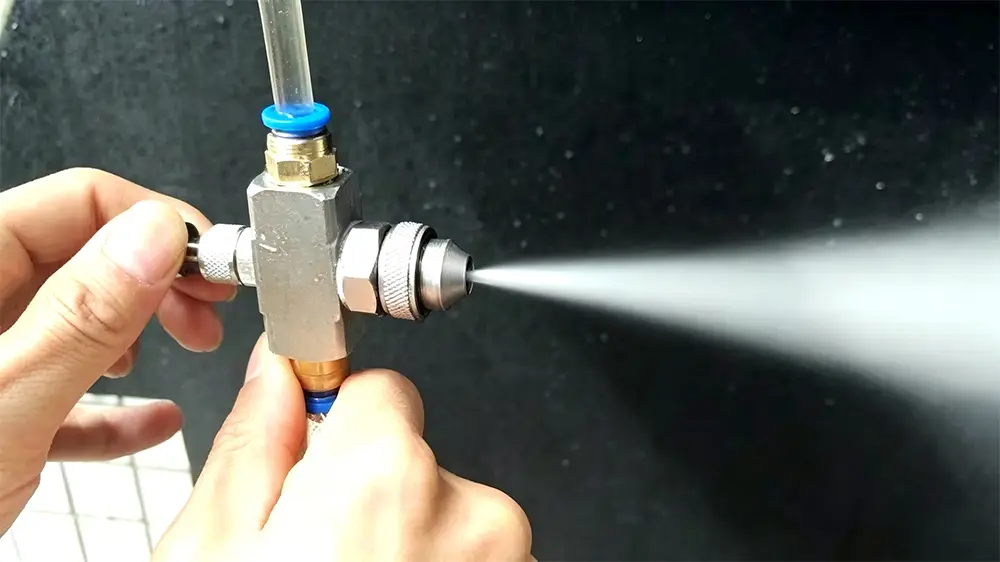

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Prípadové štúdie zákazníkov a recenzie skutočných kupujúcich

Pozadie projektu

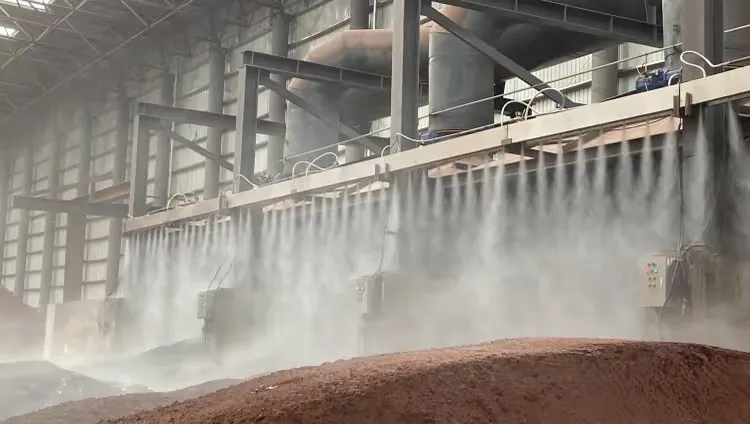

Veľký miestny kameňolom v juhovýchodnej Ázii čelil silnému znečisteniu prachom na drviacej ploche, prepravných miestach dopravníkov, skladiskách a nakladacích uličkách. Závod kedysi používal obyčajné liatinové a plastové rozprašovacie trysky na potlačenie prachu z hmly. Tieto staré trysky mali zjavné nevýhody: ľahké opotrebenie zmiešanou sedimentovou vodou, časté vnútorné upchávanie pieskovým práškom, nerovnomerne rozptýlený sprej, krátku životnosť a časté odstávky výmeny. Okrem toho nadmerný plávajúci prach nespĺňal miestne normy environmentálnej inšpekcie, čo prináša denné obmedzenia výroby.

Poskytli sme vlastné riešenie

V závode boli použité naše trysky z nehrdzavejúcej ocele SUS304 a SUS316 s plným kužeľom na renováciu celého areálu. Prispôsobili sme stredotlakové širokouhlé modely s plným kužeľom pre pevné hmlové tyče, horné striekanie v dielni a uzavreté potrubia na potlačenie prachu s dopravníkovým pásom.

Zákaznícka recenzia

"V minulosti sme testovali veľa lacných rozprašovacích trysiek, väčšina sa do jedného týždňa zablokuje pieskovým bahnom. Táto nerezová tryska s plným kužeľom funguje perfektne na našom rozprašovacom systéme na výstupe z drviča. Pokrytie kužeľového rozstreku je plné, rovnomerná hmla, takmer sa neupcháva ani pri použití cirkulujúcej vody v továrni. Menej práce na údržbe, stabilná prevádzka po celý deň. Oplatí sa nakupovať vo veľkom na potlačenie prachu z lomu."

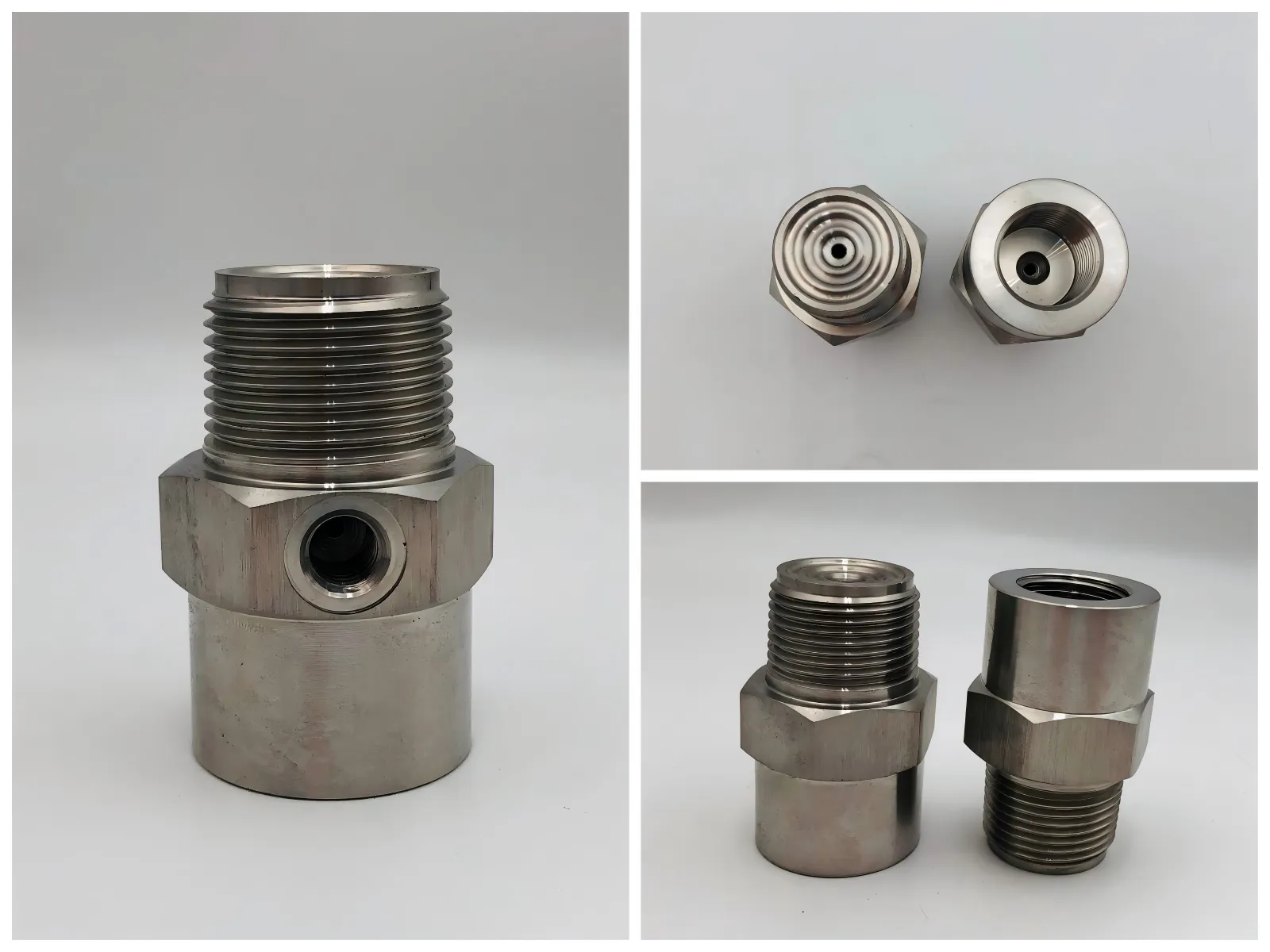

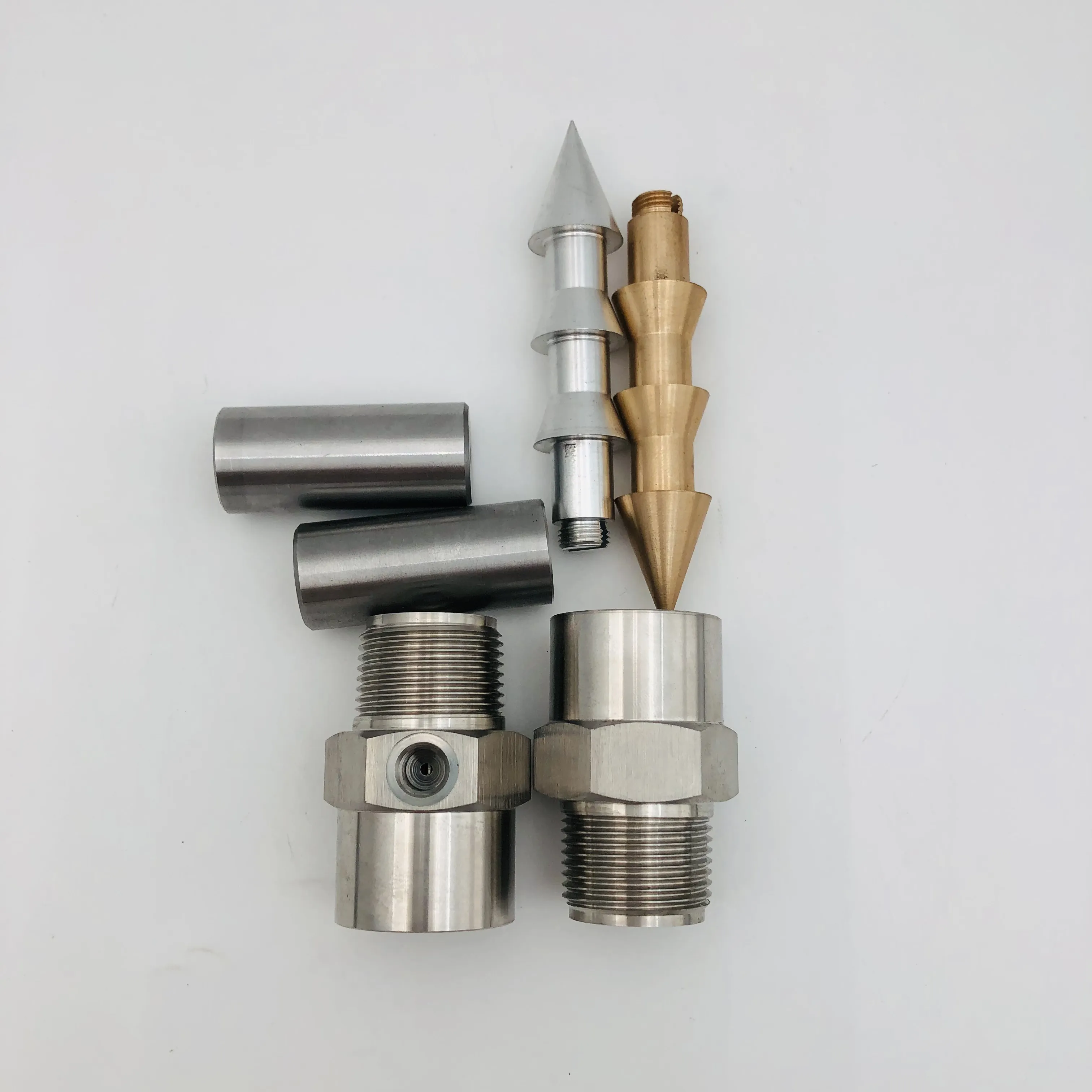

Ukážkový displej

Parameter produktu

Názov produktu	Nerezové plné kužeľové rozprašovacie trysky
Materiály	304, 316, 316L, mosadz
Prietok	Prispôsobené
Striekací uhol	Prispôsobené
štýl	Veľkosť závitu
Rozprašovacie trysky BB s plným kužeľom	1/8”-2”
HH plné kužeľové rozprašovacie trysky	1/8”-2”
Rozprašovacie trysky GG s plným kužeľom	1/8”-3/4”
Rozprašovacie trysky SJV-B s plným kužeľom	1/8”-3/4”

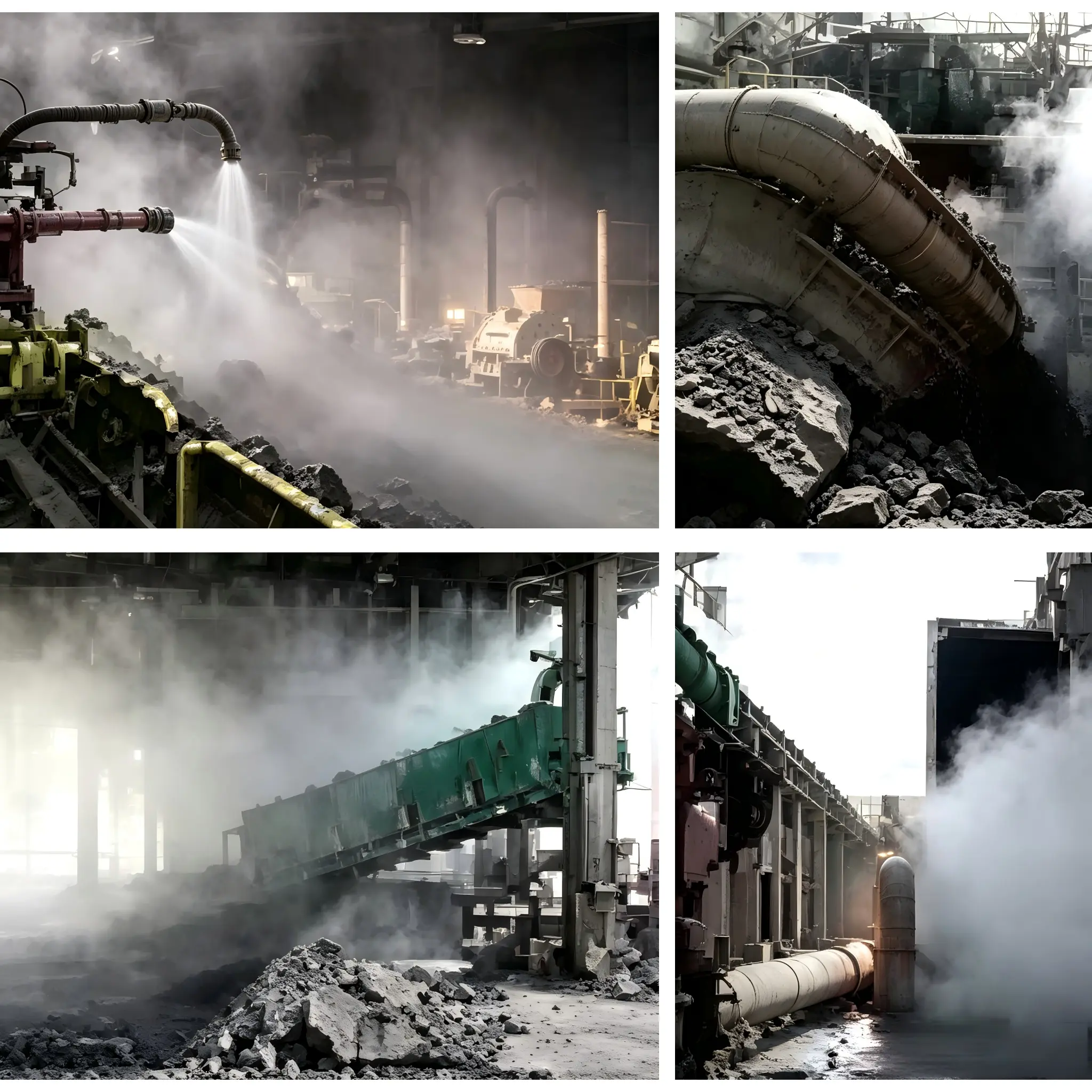

Aplikácia rozprašovacích trysiek s plným kužeľom z nehrdzavejúcej ocele

1. Priemyselné zariadenia na výrobu piesku a štrku vytvárajú veľké množstvo plávajúceho prachu počas procesu výroby piesku a drvenia. Rozprašovacie trysky z nehrdzavejúcej ocele s plným kužeľom potláčajú emisie rozprašovaním hustej jemnej vodnej hmly do vzduchu. Následne tieto prachové častice padajú vplyvom gravitácie, čím sa dosahuje vysoko účinné potlačenie prachu pri zdroji.

2. Zariadenia na spracovanie obilia a oleja ľahko hromadia horľavý organický prach počas operácií vykladania materiálu, dopravy a čistenia. Atomizačný systém presne rozprašuje mikro-vodnú hmlu v miestach prenosu materiálu. Táto operácia účinne znižuje potenciálne riziko výbuchu prachu v továrni.

3. Procesy tavenia a spekania v metalurgických závodoch vytvárajú obrovské množstvá toxického prachu a vysokoteplotných spalín. Vysokotlakové rozprašovacie trysky z nehrdzavejúcej ocele s plným kužeľom účinne umývajú dielenské vybavenie, ochladzujú horúce pece a potláčajú prach z prostredia. Rovnomerne rozložené kvapôčky zväčšujú kontaktnú plochu plyn-kvapalina, čo výrazne urýchľuje neutralizáciu škodlivých plynov.

4. Lomy čelia silnému znečisteniu prachom počas povrchových trhacích prác, vŕtania hornín a triedenia kameniva. Nerezové plné kužeľové rozprašovacie trysky potláčajú rozšírený prach, odstraňujú penu z odpadovej vody a rýchlo ochladzujú horúce suroviny. Tento všestranný systém trysiek tiež slúži ako vysoko účinný nástroj na hasenie požiaru na hasenie náhlych požiarov.

FAQ

Otázka 1: Čo presne definuje dýzy s plným kužeľom z nehrdzavejúcej ocele a ako vyzerá ich vzor striekania?

A1: Táto rozprašovacia tryska s pevným kužeľom využíva vnútorné lopatky alebo vírivú komoru na rozbitie kvapaliny na jemnú hmlu.

Otázka 2: Aké sú primárne premenné, ktoré určujú veľkosť kvapiek v týchto tryskách?

A2: Prevádzkový tlak, priemer otvoru a viskozita kvapaliny určujú veľkosť kvapiek. Vyššie tlaky tlačia kvapalinu cez otvor rýchlejšie, čím sa dosiahne jemnejšia atomizácia.

Otázka 3: Nerezová oceľ a mosadz. ako si vyberiem ten správny materiál?

A3: Nehrdzavejúca oceľ (304/316L) odoláva extrémnemu teplu, opotrebovaniu a vysokému tlaku, vďaka čomu je priemyselným štandardom pre hutnícke závody.

Mosadz ponúka hladké obrábanie a slušný výkon pre nákladovo citlivé, nekorozívne nastavenia, ako je všeobecné chladenie alebo požiarna ochrana.
