Komponenty komplexného presného obrábania: Ako poskytujú spoľahlivý výkon v náročných aplikáciách?

Komplexné komponenty presného obrábania sú vyrobené diely s komplikovanými obrysmi, viacerými vlastnosťami, úzkymi toleranciami alebo náročnými požiadavkami na povrch a materiál. Na rozdiel od jednoduchých sústružených alebo frézovaných dielov často vyžadujú niekoľko operácií obrábania, pokročilé CNC vybavenie, špecializované nástroje, sofistikované programovanie a dôslednú kontrolu. Správny výrobný prístup môže znížiť problémy s montážou, zlepšiť spoľahlivosť zariadenia, predĺžiť životnosť komponentov a zachovať konzistentnú kvalitu výroby. Pre kupujúcich je pochopenie výberu materiálu, tolerancií, možností obrábania, kontroly kvality, komunikácie a škálovateľnosti výroby rozhodujúce, aby sa vyhli nákladným chybám.

Obsah

1. Čo sú zložité komponenty presného obrábania?
2. Prečo sú dôležité pre moderné vybavenie?
3. Kde sa tieto komponenty bežne používajú?
4. Ako sa vyrábajú zložité komponenty na presné obrábanie?
5. Aké materiály je možné obrábať?
6. Aké výzvy vo výrobe by mali kupujúci očakávať?
7. Ako kontrola kvality zlepšuje spoľahlivosť komponentov?
8. Ako môžu kupujúci hodnotiť dodávateľa obrábania?
9. Aké faktory ovplyvňujú náklady na obrábanie?
10. Často kladené otázky
11. Záver

Čo sú zložité komponenty presného obrábania?

Komplexné komponenty na presné obrábanie sú konštrukčné diely vyrábané podľa náročných rozmerových, geometrických a funkčných požiadaviek. Komponent môže byť považovaný za zložitý z dôvodu jeho trojrozmernej geometrie, hlbokých dutín, tenkých stien, pretínajúcich sa otvorov, nezvyčajných obrysov, miniatúrnych prvkov, úzkych tolerancií alebo kombinácie niekoľkých procesov obrábania.

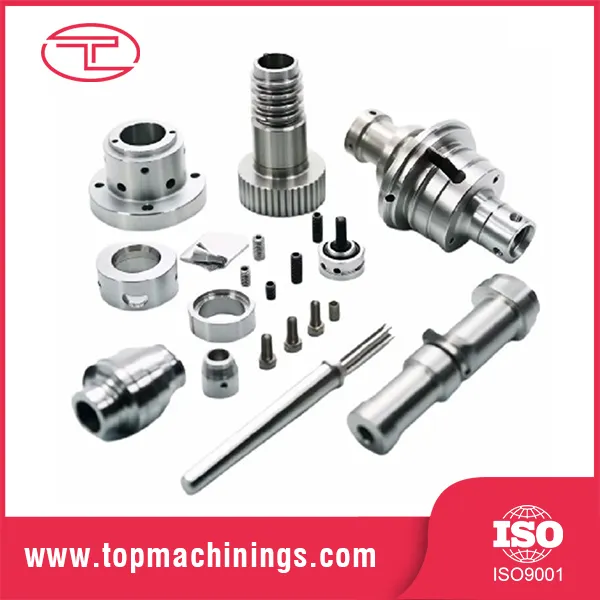

Typické príklady zahŕňajú presné kryty, hriadele, rozvody, konzoly, konektory, časti nástrojov, upínacie prípravky, telesá ventilov, ozubené kolesá, medicínske komponenty a prispôsobené mechanické zostavy. Mnohé z týchto dielov sa vyrábajú pomocou CNC frézovania, CNC sústruženia, obrábania švajčiarskeho typu, viacosového obrábania, brúsenia, vŕtania, závitovania a iných sekundárnych procesov.

Cieľom nie je jednoducho odstrániť materiál z obrobku. Cieľom je vytvoriť hotový komponent, ktorý funguje konzistentne v rámci špecifikácií definovaných technickým výkresom alebo 3D modelom.

Prečo sú dôležité pre moderné vybavenie?

Presný komponent môže ovplyvniť presnosť, stabilitu, bezpečnosť a životnosť celého stroja. Aj malá rozmerová odchýlka môže spôsobiť nadmernú vôľu, interferenciu, vibrácie, netesnosti, nerovnomerné zaťaženie alebo predčasné opotrebovanie, keď je dielec inštalovaný vo vysokovýkonnej zostave.

Kde sa tieto komponenty bežne používajú?

Komplexné presné obrábanie je vhodné pre priemyselné odvetvia, kde mechanický výkon závisí od presných a opakovateľných dielov. Bežné oblasti použitia zahŕňajú:

• Priemyselná automatizácia:komponenty robotov, presné prípravky, uchopovače, montážne systémy a pohybové zostavy.
• Letectvo:ľahké konštrukčné komponenty, konzoly, kryty a špecializované mechanické časti.
• Lekárske vybavenie:presné kryty, nástroje, armatúry a komponenty vyžadujúce kontrolované rozmery.
• Automobilový priemysel:komponenty súvisiace s motorom, diely prevodoviek, prototypy, nástroje a špecializované prípravky.
• Energetické vybavenie:komponenty ventilov, konektory, kryty a komponenty vystavené náročným prevádzkovým prostrediam.
• Elektronické a polovodičové zariadenia:presné rámy, držiaky, komponenty na riadenie tepla a vlastné mechanické diely.
• Priemyselné stroje:hriadele, valčeky, ozubené kolesá, konzoly, dosky, kryty a náhradné komponenty.

Ako sa vyrábajú zložité komponenty na presné obrábanie?

Úspešná výroba zvyčajne začína dlho predtým, ako sa rezný nástroj dotkne materiálu. Riadený pracovný postup pomáha identifikovať problémy s vyrobiteľnosťou a predchádzať drahým prerábkam.

1. Technická recenzia:Výkresy, 3D modely, tolerancie, materiálové špecifikácie, požiadavky na povrch a kritické vlastnosti sú pred výrobou skontrolované.
2. Plánovanie výroby:Inžinieri určujú vhodné stratégie obrábania, metódy upínania obrobku, dráhy nástroja, rezné podmienky a postupnosť procesov.
3. Príprava materiálu:Vybraná surovina sa pripraví podľa požadovaných rozmerov a akosti materiálu.
4. CNC obrábanie:Frézovanie, sústruženie, vŕtanie, vyvrtávanie, rezanie závitov, kapsovanie, kontúrovanie a iné operácie sa vykonávajú podľa výrobného plánu.
5. Sekundárne operácie:V závislosti od aplikácie môžu diely vyžadovať brúsenie, odhrotovanie, leštenie, tepelné spracovanie, lakovanie, eloxovanie, pokovovanie alebo iné dokončovacie operácie.
6. Kontrola:Kritické rozmery a funkčné vlastnosti sa merajú pomocou vhodného kontrolného zariadenia.
7. Záverečná príprava:Diely sú vyčistené, chránené, zabalené a pripravené na expedíciu podľa požiadaviek zákazníka.

Aké materiály je možné obrábať?

Výber materiálu by mal byť založený skôr na prevádzkovom prostredí ako na samotnom pohodlí obrábania. Faktory ako pevnosť, tvrdosť, odolnosť proti korózii, tepelné správanie, hmotnosť, elektrická vodivosť a odolnosť proti opotrebovaniu môžu ovplyvniť rozhodnutie.

Aké výzvy vo výrobe by mali kupujúci očakávať?

Komplexné diely vytvárajú viac príležitostí pre výrobné variácie ako jednoduché komponenty. Pochopenie spoločných rizík umožňuje kupujúcim riešiť ich pred začatím výroby.

• Prístupnosť nástroja:Hlboké dutiny a úzke vnútorné prvky môžu sťažiť prístup k reznému nástroju.
• Uchytenie:Tenké steny alebo nepravidelné tvary môžu vyžadovať starostlivo navrhnuté príslušenstvo, aby sa zabránilo deformácii.
• Tepelné skreslenie:Teplo vznikajúce pri obrábaní môže ovplyvniť rozmerovú stabilitu, najmä pri náročných materiáloch.
• Opotrebenie nástroja:Opotrebované rezné nástroje môžu počas dlhších výrobných sérií postupne meniť rozmery a kvalitu povrchu.
• Viaceré nastavenia:Premiestnenie dielu medzi operáciami môže spôsobiť odchýlky v zarovnaní, ak proces nie je starostlivo kontrolovaný.
• Požiadavky na povrch:Prísne špecifikácie povrchovej úpravy môžu vyžadovať dodatočné dokončovacie procesy.
• Správanie materiálu:Rôzne zliatiny a plasty reagujú rôzne na reznú rýchlosť, rýchlosť posuvu, nástroje a chladenie.

Tieto výzvy sú dôvodom, prečo by sa kupujúci mali vyhýbať hodnoteniu dodávateľa výlučne podľa kótovanej ceny. Nízka počiatočná cenová ponuka sa môže predražiť, ak zlé plánovanie procesu spôsobí šrot, oneskorenia, rozmerové nezrovnalosti alebo opakované kontroly.

Ako kontrola kvality zlepšuje spoľahlivosť komponentov?

Kontrola kvality je obzvlášť dôležitá pre zložité komponenty presného obrábania, pretože mnohé rozmery sa navzájom ovplyvňujú. Diel môže mať jednotlivé rozmery, ktoré sa zdajú prijateľné, pričom sa stále nedarí správne zostaviť, ak nie sú kontrolované geometrické vzťahy.

V prípade kritických dielov si zákazníci môžu vyžiadať aj kontrolné správy, dokumentáciu o kontrole prvého výrobku, materiálové certifikáty, záznamy o procese alebo iné dokumenty o kvalite. Presná dokumentácia by mala zodpovedať aplikačným a zmluvným požiadavkám komponentu.

Ako môžu kupujúci hodnotiť dodávateľa obrábania?

Výber správneho dodávateľa si vyžaduje viac ako len kontrolu zoznamov zariadení. Kupujúci by mali posúdiť, či výrobca rozumie špecifickým technickým požiadavkám komponentu a či dokáže udržať kvalitu počas celého výrobného cyklu.

Jasná komunikácia je obzvlášť cenná, keď má komponent veľa kritických funkcií. Schopný dodávateľ by mal byť ochotný diskutovať o problémoch spracovateľnosti pred výrobou, namiesto toho, aby ich objavoval po začatí obrábania.

Aké faktory ovplyvňujú náklady na obrábanie?

Náklady na zložité komponenty presného obrábania závisia skôr od celkovej výrobnej záťaže než len od množstva použitej suroviny. Kupujúci by mali zvážiť nasledujúce faktory:

1. Materiál:Cena materiálu a opracovateľnosť môže výrazne ovplyvniť výrobné náklady.
2. Geometria:Zložitejšie tvary zvyčajne vyžadujú viac času na programovanie, nástroje a obrábanie.
3. tolerancia:Prísnejšie tolerancie môžu vyžadovať pomalšie obrábanie, dodatočné operácie a viac kontroly.
4. Povrchová úprava:Prémiové povrchové úpravy môžu vyžadovať brúsenie, leštenie, náter alebo iné sekundárne procesy.
5. Výrobné množstvo:Väčšie výrobné série môžu rozdeliť náklady na programovanie a nastavenie medzi viac dielov.
6. Kontrola:Vysoko kontrolované komponenty môžu vyžadovať rozsiahlejšie overenie rozmerov.
7. Dokončenie:Tepelné spracovanie, pokovovanie, eloxovanie, poťahovanie alebo iné úpravy zvyšujú celkové náklady.

Často kladené otázky

Záver

Komplexné komponenty na presné obrábanie poskytujú rozmerovú presnosť a mechanickú konzistenciu, ktorú vyžadujú moderné zariadenia. Ich hodnota presahuje jednotlivé časti: správne vyrobené komponenty môžu podporiť hladšiu montáž, stabilnú prevádzku stroja, zníženú údržbu, lepšiu opakovateľnosť a dlhšiu životnosť.

Pre zákazníkov, ktorí získavajú tieto komponenty, nie je najdôležitejším faktorom samotná cena. Výber materiálu, stratégia obrábania, kontrola tolerancie, schopnosť kontroly, požiadavky na konečnú úpravu, škálovateľnosť výroby, komunikácia a spoľahlivosť dodávateľa by sa mali hodnotiť spoločne.

Pri výbere výrobného partnera jasne komunikujte funkčné požiadavky aplikácie a poskytnite úplné technické informácie. Pre podniky, ktoré hľadajú spoľahlivý zdroj prispôsobených kovových komponentov a riešení presného obrábania,Qingdao Tuoyuan Metal Products Co., Ltd.možno považovať za dodávateľskú možnosť pre projekty vyžadujúce starostlivo vyrobené kovové diely.

Zdieľajte svoje výkresy, 3D modely, špecifikácie materiálu, množstvá a požiadavky na obrábanie, aby ste mohli podrobnejšie prediskutovať svoj projekt.

Kontaktujte násprediskutovať vaše zložité komponenty presného obrábania a požiadať o vyhodnotenie projektu.
