Čo sú titánové presne sústružené diely a prečo sú dôležité pri výrobe?

1. Čo sú titánové presne sústružené diely?

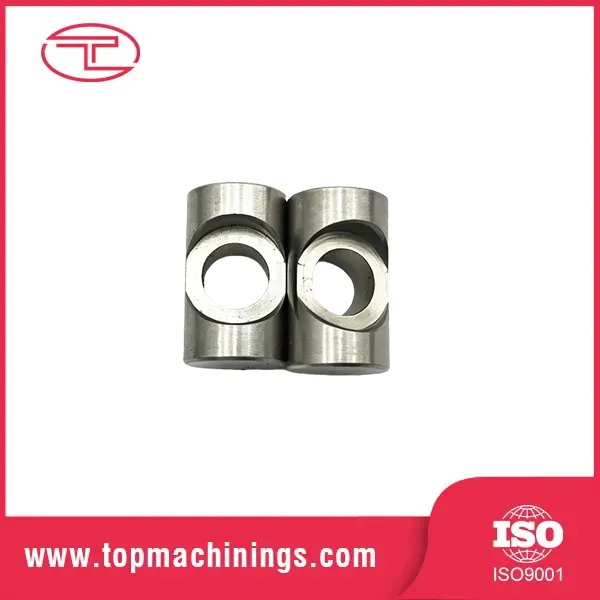

Titánové presne sústružené dielysú komponenty vyrábané odoberaním materiálu z rotujúceho titánového materiálu pomocou špecializovaných sústružníckych zariadení. Systémy počítačového numerického riadenia (CNC) vedú rezné nástroje tak, aby vytvárali presné priemery, dĺžky, drážky, závity, otvory a iné špecifikované vlastnosti.

Na rozdiel od kovových komponentov na všeobecné použitie sú presne sústružené diely navrhnuté tak, aby spĺňali definované technické požiadavky. Ich rozmery a povrchové podmienky môžu priamo ovplyvniť tesniaci výkon, zarovnanie montáže, rotačný pohyb, spoľahlivosť upevnenia a životnosť zariadenia.

Typické príklady zahŕňajú titánové hriadele, puzdrá, objímky, čapy, závitové fitingy, rozpery, konektory a vlastné valcové komponenty. V závislosti od výkresu môže časť vyžadovať samotné sústruženie alebo dodatočné frézovanie, vŕtanie, závitovanie, brúsenie a povrchovú úpravu.

Čo robí sústruženú súčiastku skutočne presne skonštruovanou?

• Rozmerová presnosť:Kritické priemery, dĺžky a otvory zostávajú v rámci špecifikovaných tolerancií.
• Geometrické ovládanie:Požiadavky súvisiace so sústrednosťou, hádzanie, kruhovitosť a iné geometrické charakteristiky sú kontrolované tam, kde je to potrebné.
• Kvalita povrchu:Funkčné povrchy spĺňajú špecifikované požiadavky na drsnosť a konečnú úpravu.
• Konzistencia materiálu:Kvalita titánu a stav materiálu zodpovedajú technickým špecifikáciám.
• Opakovateľnosť:Výrobné procesy zachovávajú konzistentné výsledky v rámci schválených šarží.

Pre kupujúcich nie je cieľom len získať titánový komponent. Ide o získanie komponentu, ktorý sa hodí k zostave, funguje spoľahlivo v prevádzkovom prostredí a môže byť vyrobený konzistentne v požadovanom objeme.

2. Prečo je titán dôležitý pri presnej výrobe?

Titán sa vyberá vtedy, keď konvenčné kovy nedokážu poskytnúť požadovanú kombináciu mechanického výkonu, hmotnosti a odolnosti voči životnému prostrediu. Jeho výhody sú obzvlášť cenné v kompaktných zostavách, kde každý komponent musí poskytovať spoľahlivý výkon bez pridávania zbytočnej hmoty.

Vysoká pevnosť s nízkou hmotnosťou

Zliatiny titánu ponúkajú priaznivý pomer pevnosti k hmotnosti. V porovnaní s mnohými oceľami môžu zliatiny titánu poskytnúť značné úspory hmotnosti pri zachovaní pevnosti potrebnej pre vhodne navrhnuté komponenty. Vďaka tomu sú atraktívne pre letecký hardvér, ľahké mechanizmy a prenosné zariadenia.

Vynikajúca odolnosť proti korózii

Titán prirodzene vytvára ochranný oxidový film, ktorý prispieva k jeho odolnosti voči korózii v mnohých prostrediach. V závislosti od triedy a prevádzkových podmienok môže byť vhodný pre námorné zariadenia, systémy chemického spracovania a komponenty vystavené vlhkosti alebo korozívnym médiám.

Napriek tomu by sa kompatibilita mala vždy posudzovať podľa skutočných chemikálií, teplôt, podmienok štrbín a prevádzkových tlakov. Žiadna trieda titánu nie je vhodná pre každé prostredie.

Spoľahlivý výkon v náročných aplikáciách

Vhodne zvolené titánové komponenty môžu poskytnúť užitočnú kombináciu mechanickej pevnosti, odolnosti proti korózii a dlhodobej funkčnej spoľahlivosti. Určité druhy titánu tiež ponúkajú dobrú biologickú kompatibilitu, hoci medicínske použitie vyžaduje dodatočný materiál, výrobu a regulačné kontroly.

Potenciál pre dlhodobú hodnotu

Nákup a spracovanie titánu zvyčajne stojí viac ako bežné hliníkové alebo oceľové alternatívy. Jeho hodnota by sa však mala posudzovať naprieč životnosťou komponentu. Nižšia hmotnosť, znížená údržba súvisiaca s koróziou a výkonnostné výhody špecifické pre aplikáciu môžu ospravedlniť počiatočnú investíciu.

Najekonomickejším riešením nie je nevyhnutne materiál s najnižšou jednotkovou cenou. Je to materiál, ktorý spĺňa funkčné požiadavky aplikácie bez zbytočného spracovania alebo nadmernej špecifikácie.

3. Aké druhy titánu by ste mali zvážiť?

Výber materiálu ovplyvňuje pevnosť, odolnosť proti korózii, opracovateľnosť, cenu a súlad so špecifikáciami zákazníka. Dve bežné možnosti sú komerčne čistý titán Grade 2 a titánová zliatina Ti-6Al-4V, bežne známa ako Grade 5. Iné triedy môžu byť vhodnejšie pre špecifické chemické, štrukturálne alebo regulované aplikácie.

Tabuľka poskytuje všeobecný návod na výber, nie je náhradou za technické schválenie. Druhy materiálov, podmienky dodávky a národné alebo priemyselné normy nie sú automaticky zameniteľné. Kupujúci by mali špecifikovať presnú triedu, riadiaci štandard a požadovaný stav materiálu.

Ako sa môžete vyhnúť chybám pri výbere materiálu?

• Identifikujte skutočné zaťaženie, teplotný rozsah a okolité prostredie.
• Potvrďte, či je primárnou požiadavkou odolnosť proti korózii, pevnosť, únavový výkon alebo hmotnosť.
• Skontrolujte materiálový štandard a všetky obmedzenia špecifické pre zákazníka.
• Potvrďte, či sú potrebné certifikáty materiálu a sledovateľnosť šarží.
• Pred schválením výrobného plánu požiadajte výrobcu, aby skontroloval dostupnosť materiálu.

Výber triedy len preto, že je opísaná ako vysoká pevnosť alebo odolná voči korózii, môže zvýšiť náklady bez zlepšenia hotového výrobku. Materiálne rozhodnutia by mali vychádzať z merateľných prevádzkových požiadaviek.

4. Ako sa vyrábajú titánové presne sústružené diely?

Spoľahlivé sústruženie titánu vyžaduje riadený pracovný postup, ktorý spája inžiniersku kontrolu, prípravu materiálu, obrábanie, kontrolu a konečnú dodávku. Každý stupeň pomáha predchádzať chybám, ktoré sa inak môžu objaviť počas montáže alebo prevádzky v teréne.

Krok 1: Kontrola výkresu a hodnotenie návrhu

Výrobca kontroluje technický výkres, trojrozmerný model, kritické rozmery, závity, požiadavky na povrch a množstvo výroby. Medzi potenciálne problémy patria zbytočne úzke tolerancie, nedostupné prvky, tenké steny a zložité vnútorné geometrie.

Včasná technická spätná väzba pomáha identifikovať zmeny, ktoré by mohli zjednodušiť obrábanie bez ohrozenia funkcie.

Krok 2: Príprava materiálu

Surovina sa vyberá podľa špecifikovanej kvality titánu, tvaru zásoby, rozmerov a stavu materiálu. V prípade potreby sa pred začatím výroby skontrolujú certifikáty a identifikačné záznamy.

Krok 3: CNC sústruženie

Počas CNC sústruženia sa obrobok otáča, zatiaľ čo rezné nástroje odoberajú materiál podľa naprogramovanej postupnosti obrábania. V závislosti od konštrukcie môže proces vytvárať vonkajšie priemery, ramená, drážky, otvory a iné rotačné prvky.

Pre stabilnú výrobu je nevyhnutné vhodné uchytenie obrobku, geometria nástroja, rezné parametre a prívod chladiacej kvapaliny.

Krok 4: Sekundárne operácie

Niektoré komponenty vyžadujú dodatočné frézovanie, vŕtanie, rezanie závitov, rezanie závitov, brúsenie alebo odhrotovanie. Tieto operácie by mali byť koordinované, aby sa chránili kritické povrchy a zachovali sa rozmerové vzťahy medzi prvkami.

Krok 5: Kontrola a dokončenie

Hotové komponenty sa kontrolujú podľa výkresu a požiadaviek na nákup. V závislosti od aplikácie to môže zahŕňať meranie rozmerov, kontrolu závitov, testovanie drsnosti povrchu, vizuálnu kontrolu a kontrolu materiálovej dokumentácie.

Každá špecifikovaná konečná úprava by sa mala posúdiť z hľadiska kompatibility s kvalitou titánu, funkčnými požiadavkami a následnými montážnymi operáciami.

Krok 6: Balenie a doručenie

Časti by sa mali čistiť a baliť spôsobom, ktorý chráni závity, tesniace povrchy a presné prvky. Jasné označovanie a záznamy o sledovateľnosti môžu zjednodušiť kontrolu prijímania a riadenie zásob.

5. Aké výzvy pri obrábaní by mali kupujúci pochopiť?

Titán sa dá úspešne opracovať, ale jeho správanie sa líši od správania mnohých bežných technických kovov. Pochopenie týchto rozdielov pomáha kupujúcim realistickejšie vyhodnotiť ponuky, výrobné plány a výrobné kapacity.

Koncentrácia tepla a opotrebovanie nástrojov

Titán má relatívne nízku tepelnú vodivosť, takže teplo sa môže koncentrovať v blízkosti reznej zóny. To môže urýchliť opotrebovanie nástroja a ovplyvniť kvalitu povrchu, ak podmienky rezania a chladenie nie sú správne kontrolované.

Vhodné rezné nástroje, stabilné parametre obrábania, efektívne dodávanie chladiacej kvapaliny a včasná výmena nástroja pomáhajú udržiavať konzistentnosť procesu.

Elastické zotavenie a rozmerová variácia

Elastické správanie titánu môže spôsobiť, že materiál po odstránení rezných síl vyskočí späť. Tenkostenné komponenty a štíhle hriadele sú obzvlášť citlivé na prítlak obrobku a rezné sily.

Starostlivý dizajn prípravku, vhodné sekvencie obrábania a priebežné meranie môžu pomôcť znížiť skreslenie a zlepšiť kontrolu rozmerov.

Čipová kontrola a povrchové chyby

Nekontrolované triesky môžu zasahovať do obrábania, poškodiť hotové povrchy a narušiť automatizovanú výrobu. Nesprávny stav nástroja môže tiež spôsobiť trhanie povrchu, nános materiálu na reznej hrane alebo nekonzistentnú povrchovú úpravu.

Efektívne odstraňovanie triesok a kontrola kritických povrchov sú preto dôležitou súčasťou procesu.

Vyššie výrobné náklady

Cena materiálu titánu, čas obrábania, spotreba nástrojov a požiadavky na kontrolu môžu ovplyvniť náklady na hotové komponenty. Prísne tolerancie, zložité funkcie a náročná dokumentácia môžu náklady ešte zvýšiť.

Kupujúci môžu často zlepšiť efektívnosť nákladov zjednodušením nefunkčných prvkov, vyhýbaním sa zbytočne úzkym toleranciám a výberom vhodného množstva produkcie.

6. Ako môžete určiť správne tolerancie?

Tolerancie určujú, do akej miery sa môže meniť vyrobený rozmer pri zachovaní prijateľnosti. Pri presne sústružených titánových súčiastkach závisí vhodná tolerancia od vlastnosti, materiálu, geometrie, výrobnej metódy, kontrolnej schopnosti a funkčných požiadaviek.

Neexistuje žiadna univerzálna tolerancia, ktorá by platila pre každý titánový komponent. Nasledujúce príklady ilustrujú, ako môžu nákupcovia usporiadať svoje požiadavky namiesto toho, aby zaručili konkrétnu výrobnú kapacitu.

Uplatňujte prísne tolerancie iba tam, kde sú potrebné

Použitie veľmi tesných tolerancií na každý rozmer môže zvýšiť čas obrábania, námahu pri kontrole a riziko odmietnutia. Praktickejší prístup je identifikovať vlastnosti, ktoré priamo ovplyvňujú montáž, tesnenie, otáčanie alebo prenos zaťaženia.

Napríklad ložiskové sedlo môže vyžadovať prísnejšiu kontrolu rozmerov ako nefunkčné vonkajšie rameno. Konečné požiadavky by mal stanoviť konštruktér a overiť ich u výrobcu pred schválením výroby.

Pred objednaním si overte metódy kontroly

Opýtajte sa, ako sa budú merať a zaznamenávať kritické rozmery. V závislosti od súčiastky môžu vhodné metódy zahŕňať kalibrované mikrometre, vŕtacie meradlá, závitové meradlá, prístroje na meranie drsnosti povrchu, optické meracie systémy alebo súradnicové meracie stroje.

Dodávateľ by mal potvrdiť, že navrhovaná metóda kontroly je vhodná pre špecifikovanú toleranciu a geometriu.

7. Aké priemyselné odvetvia používajú titánové sústružené komponenty?

Presné sústružené titánové diely sa používajú v rôznych odvetviach, kde sú náklady na materiál, odolnosť proti korózii, nízka hmotnosť alebo špeciálne prevádzkové podmienky opodstatnené.

Letectvo a letectvo

Vybrané letecké systémy používajú titánové komponenty pre konštrukcie citlivé na hmotnosť, upevňovacie prvky, hriadele, armatúry a ďalší presný hardvér. Tieto aplikácie môžu vyžadovať prísne špecifikácie materiálu, sledovateľnosť a zdokumentované kontrolné postupy.

Lekárske vybavenie

Titán sa používa v určitých lekárskych nástrojoch, komponentoch zariadení a produktoch súvisiacich s implantátmi. Aplikácie zahŕňajúce kontakt s pacientom alebo implantáciu vyžadujú vhodné druhy materiálu, overené procesy a príslušné regulačné kontroly. Samotné opracovanie titánu na všeobecné použitie nezaručuje medicínsku vhodnosť.

Námorné a chemické spracovanie

Titánové komponenty odolné voči korózii môžu byť užitočné vo vybraných námorných systémoch, zariadeniach na manipuláciu s kvapalinami a zariadeniach na chemické spracovanie. Výber triedy musí zohľadňovať skutočnú chémiu kvapaliny, teplotu, tlak a prevádzkové prostredie.

Priemyselné stroje a automatizácia

Vlastné kolíky, objímky, konektory, hriadele a presné tvarovky môžu ťažiť z mechanických vlastností titánu v špecializovaných strojoch, automatizovaných zariadeniach a kompaktných mechanizmoch.

Energetické a vysokovýkonné zariadenia

Niektoré energetické systémy a vysokovýkonné produkty používajú titánové komponenty, kde je dôležitá hmotnosť, odolnosť proti korózii alebo mechanický výkon. Konštrukcia a špecifikácia materiálu by mali odrážať skutočné zaťaženie aplikácie a vystavenie životnému prostrediu.

V rámci týchto odvetví je najvhodnejší návrh komponentov taký, ktorý vyvažuje technické požiadavky s vyrobiteľnosťou, potrebami kontroly a celkovými nákladmi.

8. Ako môžete overiť kvalitu dielu?

Hotový komponent môže vyzerať správne, pričom stále nespĺňa jeho rozmerové alebo materiálové požiadavky. Štruktúrovaný proces kvality pomáha kupujúcim overiť, či dodané titánové presne sústružené diely zodpovedajú schválenej špecifikácii.

Skontrolujte identifikáciu a sledovateľnosť materiálu

Potvrďte triedu, normu rozhodujúceho materiálu a požadovaný stav materiálu. Ak je to špecifikované, vyžiadajte si certifikáty o skúške materiálu a zabezpečte, aby dokumentácia mohla byť prepojená s dodanou výrobnou dávkou.

Skontrolujte kritické rozmery

Záznamy o kontrole by mali identifikovať namerané vlastnosti a preukázať zhodu s príslušnými požiadavkami na výkresy. Pri náročných projektoch si vopred dohodnite formát inšpekčnej správy, plán odberu vzoriek a akceptačné kritériá.

Vyhodnoťte kvalitu povrchu a závitu

Skontrolujte funkčné povrchy, či nemajú relevantné chyby a overte, či závity zodpovedajú špecifikovanej norme. Odstraňovanie otrepov a čistenie by nemalo poškodiť tesniace hrany, spojovacie povrchy alebo iné kritické prvky.

Potvrďte systém kvality

Opýtajte sa, či výrobca udržiava zdokumentované postupy pre riadenie výroby, nezhodné produkty, kalibráciu zariadení a nápravné opatrenia. Certifikáty by sa mali skôr kontrolovať z hľadiska rozsahu a platnosti ako predpokladať zo všeobecných marketingových vyhlásení dodávateľa.

• Schválené technické kreslenie a kontrola revízií.
• Identifikácia materiálu a požadované certifikáty.
• Zdokumentovaná rozmerová a vizuálna kontrola.
• Definované akceptačné kritériá a riešenie nesúladu.
• Vhodné balenie, označovanie a identifikácia šarže.

Tieto opatrenia pomáhajú znižovať prijímacie spory, neočakávané problémy s montážou a riziko nekonzistentných výrobných sérií.

9. Ako si môžete vybrať spoľahlivého dodávateľa?

Výber dodávateľa titánových presných sústružených dielov si vyžaduje viac než len porovnávanie jednotkových cien. Kupujúci by mali posúdiť, či výrobca rozumie aplikácii, dokáže vyrobiť požadovanú geometriu a či má proces kontroly vhodný pre úroveň rizika projektu.

Vyhodnoťte relevantné výrobné skúsenosti

Opýtajte sa, či má dodávateľ skúsenosti so špecifikovanou kvalitou titánu, podobnými rozmermi dielov, požadovanými toleranciami a objemami výroby. Skúsenosti s iným kovom automaticky nepreukazujú ekvivalentnú schopnosť titánu.

Preskúmajte inžiniersku komunikáciu

Spoľahlivý dodávateľ by mal byť schopný identifikovať nejasné požiadavky na výkresy, diskutovať o výrobných rizikách a vysvetliť kompromisy medzi toleranciami, výrobnými metódami a nákladmi.

Porovnajte kompletné ponuky

Zabezpečte, aby ponuky pokrývali rovnakú triedu materiálu, množstvo, požiadavky na kontrolu, dokončovacie operácie, balenie a dodacie podmienky. Nižšia počiatočná cena môže vylúčiť dôležité služby alebo predpokladať menej náročné špecifikácie.

Posúďte konzistentnosť výroby

Pri opakovaných objednávkach diskutujte o procesnej dokumentácii, kontrole zmien, sledovateľnosti šarží a ako sa monitorujú rozmerové odchýlky. Konzistencia sa stáva obzvlášť dôležitou, keď sa komponenty používajú v zostavách s obmedzenou vôľou alebo prísnymi požiadavkami na výkon.

Spolupracujte s jasne definovaným výrobným partnerom

Pri hodnotení spoločnosti Qingdao Tuoyuan Metal Products Co., Ltd. pre projekt titánových komponentov by kupujúci mali poskytnúť technický výkres, požiadavky na materiál, cieľové množstvo a očakávania kontroly, aby bolo možné pred zadaním objednávky skontrolovať špecifické výrobné požiadavky.

Ako pri každom hodnotení dodávateľa, skôr potvrďte príslušné možnosti obrábania, opatrenia na získavanie materiálu, dokumentáciu o kvalite a záväzky týkajúce sa dodávky pre skutočný projekt, než sa spoliehať na všeobecné popisy produktov.

10. Aké faktory ovplyvňujú výrobné náklady?

Náklady na titánové presné sústružené diely závisia od celého výrobného procesu, nielen od hmotnosti suroviny. Pochopenie hlavných nákladových faktorov pomáha obstarávacím tímom pripraviť užitočnejšie požiadavky na cenovú ponuku a vyhnúť sa zbytočným výdavkom.

Pripravte si kompletnú žiadosť o cenovú ponuku

Ak chcete získať zmysluplné a porovnateľné cenové ponuky, uveďte nasledujúce informácie:

• 2D inžiniersky výkres a ak je k dispozícii, 3D model.
• Presná trieda titánu a špecifikácia materiálu.
• Požadované tolerancie, povrchová úprava a detaily závitu.
• Množstvo prototypu a očakávaný objem opakovanej objednávky.
• Inšpekčné správy, certifikáty a požiadavky na sledovateľnosť.
• Požadovaná úprava, balenie, miesto dodania a cieľový dátum.

Úplné informácie umožňujú dodávateľom posúdiť uskutočniteľnosť a identifikovať faktory nákladov ešte pred začatím výroby. Znižuje tiež pravdepodobnosť nedorozumení týkajúcich sa náhrady materiálu, rozsahu kontroly a očakávaní dodávky.

11. Často kladené otázky

Záver

Titánové presné sústružené diely ponúkajú cenné výhody, keď výkon komponentov závisí od pomeru pevnosti k hmotnosti, odolnosti proti korózii, rozmerovej presnosti a spoľahlivosti špecifickej pre aplikáciu. Dosiahnutie týchto výhod si vyžaduje vhodný výber materiálu, riadené CNC obrábanie, realistické tolerancie a kvalitný proces prispôsobený účelu použitia komponentu.

Pre inžinierske tímy a profesionálov v oblasti obstarávania najefektívnejšia stratégia získavania zdrojov začína jasnou technickou špecifikáciou a informovaným porovnaním výrobnej kapacity, požiadaviek na kontrolu, nákladov a záväzkov dodania. Včasné riešenie týchto faktorov môže znížiť náklady, ktorým sa dá vyhnúť, a zlepšiť konzistenciu hotových komponentov.
