Ako presne sústružené diely umožňujú použitie menších robotických chirurgických nástrojov?

Robotické chirurgické systémy sa zmenšujú. Ďalšia generácia laparoskopických a mikrochirurgických robotov využíva nástroje s priemerom menším ako 3 mm – dostatočne malé na to, aby sa pohybovali v jemnej anatómii, no zároveň dostatočne pevné na uchopenie, rezanie a zošívanie. Na dosiahnutie tohto cieľa je potrebné radikálne prehodnotiť každý komponent, najmä prvky mechanického prevodu vo vnútri zápästia nástroja. Odpoveď spočíva vpresne sústružené diely– drobné, zložité geometrie opracované s toleranciami, ktoré boli pred desiatimi rokmi nemysliteľné. Tento článok vysvetľuje, ako vysoko presné CNC sústruženie vytvára miniatúrne hriadele, kolíky a kryty, ktoré umožňujú submilimetrové robotické nástroje – a čo by manažéri obstarávania mali hľadať u dodávateľa.

Miniaturizačná výzva v robotickej chirurgii

Typický robotický chirurgický nástroj obsahuje až 20 pohyblivých častí vo vnútri trubice menšej ako ceruzka. Každá časť musí:

• Vydržať opakovanú sterilizáciu (autokláv, gama žiarenie)
• Prenášajte krútiaci moment s takmer nulovou vôľou
• Hodí sa do hrúbky steny len 0,15 mm
• Náklady sú nižšie ako konvenčné obrábané komponenty – pretože nástroje sú často na jedno použitie alebo na obmedzené opätovné použitie

Tradičné metódy obrábania (lisovanie, jednoduché sústruženie) nedokážu udržať požadovanú sústrednosť, povrchovú úpravu alebo mikrovlastnosti. Presne sústružené diely – vyrábané na CNC sústruhoch švajčiarskeho typu s aktívnym nástrojom – riešia tieto problémy kombináciou sústruženia, frézovania a vŕtania v jednom cykle, čím sa dosahujú tolerancie ±0,005 mm alebo lepšie.

Tri kritické spôsoby, presne sústružené diely umožňujú miniaturizáciu

1.Mikro hriadele a hnacie čapy

Zápästie chirurgického robota používa káble alebo tlačné tyče na spojenie koncového efektora. Tieto sa pripájajú k malým kolíkom a hriadeľom - často s priemerom 0,5 mm až 2 mm. Presne sústružený diel môže zahŕňať:

• Drážky pre poistné krúžky (šírka 0,2 mm, hĺbka 0,05 mm)
• Šesťhranné alebo štvorcové konce na prenos krútiaceho momentu
• Krížové otvory (priemer 0,3 mm) na krimpovanie káblov

Prečo záleží na presnosti: 2 µm odchýlka v 1 mm kolíku vytvára 0,2° uhlovú chybu – neprijateľné, keď chirurg zošíva 0,5 mm krvnú cievu.

2. Tenkostenné rúrkové komponenty

Kĺbové spoje vyžadujú kryty a objímky s hrúbkou steny pod 0,2 mm. Bežné otáčanie spôsobuje chvenie alebo kolaps. Švajčiarske sústruženie s vysokotlakovým chladivom a nástrojmi z tvrdokovu vytvára stabilné, opakovateľné tenké stenypresne sústružené dielybez sekundárneho odihlovania.

3. Komplexná geometria v jednom nastavení

Konštruktéri robotických nástrojov požadujú kombinované funkcie: závity, kužeľe, zárezy a plochy – všetko na jednej časti. Presne sústružené diely vyrobené na viacosových sústruhoch eliminujú viacnásobné nastavovanie a zaisťujú geometrickú konzistenciu. Napríklad hrot trokaru so špirálovou hnacou drážkou a proximálnou prírubou možno opracovať za menej ako 40 sekúnd.

Tabuľka parametrov – kritické špecifikácie pre presné sústružené diely chirurgickej kvality

Skryté náklady na nekonzistentné presne sústružené diely

OEM výrobcovia zdravotníckych pomôcok sa často zameriavajú na montážne tolerancie, pričom podceňujú vplyv jednotlivých presne sústružených dielov. Reálny príklad: výrobca chirurgických zošívačiek zaznamenal 12 % zlyhaní poľa v dôsledku 0,5 mm kolíka, ktorý mal nekonzistentnú hĺbku drážky. Dodávateľ kolíkov požadoval ±0,01 mm, ale dodal ±0,025 mm. Prechod na dodávateľa, ktorý kontroluje každú šaržu pomocou 100 % optického triedenia, znížil poruchovosť na 0,2 %.

Kľúčové lekcie:

• Na meraní záleží – Požiadajte o správy laserového mikrofónu alebo systému videnia, nielen posuvné meradlá.
• Certifikácia materiálu – Chirurgické nástroje vyžadujú plnú sledovateľnosť (EN 10204 3.1).
• Konzistencia povrchovej úpravy – drsné škvrny obsahujú baktérie; špecifikujte Ra a Rz.

Prečo Tuoyuan chápe požiadavky chirurgickej miniaturizácie

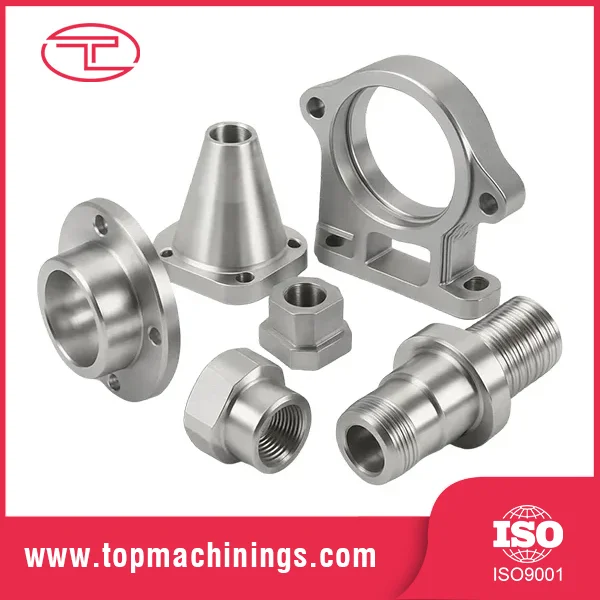

Spoločnosť Qingdao Tuoyuan Metal Co., Ltd. strávila viac ako desať rokov vývojom schopností presného spracovania kovov. Na rozdiel od všeobecných strojární sa Tuoyuan zameriava na presné technológie, ktoré chirurgická robotika potrebuje:

• CNC sústružnícke diely (švajčiarsky a pevný vreteník) pre mikro hriadele, čapy a objímky
• CNC frézovacie diely pre komplexné prvky krytu
• Lisovanie a kovanie pre cenovo výhodné veľkoobjemové komponenty
• Povrchová úprava (galvanizácia, práškové lakovanie, leštenie) – aj keď chirurgické nástroje často špecifikujú elektrolytické leštenie alebo pasiváciu, ktoré môže Tuoyuan zabezpečiť prostredníctvom certifikovaných partnerov

Tuoyuan funguje podľa ISO 9001 s kompletným dodávateľským reťazcom od surovín až po hotové diely. Ich filozofia „dokonalosť v každom detaile“ znamená, že každý presne sústružený diel je kontrolovaný digitálnym meracím zariadením a záznamy o šaržiach sa uchovávajú viac ako 10 rokov – čo je nevyhnutné pre sledovateľnosť zdravotníckych pomôcok.

Jeden praktický nástroj – jednoduchý kontrolný zoznam pre získavanie zdrojov

Pri hodnotení zdroja presných sústružených dielov pre robotické chirurgické zariadenia si vyžiadajte:

• Analýza súhrnnej tolerancie vašej najkritickejšej funkcie.
• Tri časti náhodnej vzorky merané pomocou CMM alebo laserového mikrofónu.
• Certifikát materiálu zobrazujúci číslo šarže a chemické zloženie.
• Schopnosť procesu (Cpk) – pre priemer a sústrednosť je Cpk ≥1,33 bezpečný prah.

Tuoyuan štandardne poskytuje všetky štyri.

Malé časti, obrovský skok pre chirurgiu

Trend smerom k menším a inteligentnejším robotickým chirurgickým nástrojom je nezastaviteľný. Nebude sa to však realizovať jednoduchým zmenšením existujúcich návrhov. To si vyžadujepresne sústružené dielyktoré sú mikroveľkosti, makropresné a vyrábané konzistentne v objeme. Pre manažérov obstarávania je najlepšou stratégiou partnerstvo s kovospracujúcou spoločnosťou, ktorá má preukázanú odbornosť v oblasti CNC sústruženia, kompletný vlastný procesný reťazec a systém kvality, ktorý nenecháva nič na náhodu.

Pošlite svoj najnáročnejší mikrokomponentný výkres naTuoyuanna preskúmanie uskutočniteľnosti a vzorku. Pomocou vyššie uvedenej tabuľky parametrov špecifikujte tolerancie a požiadajte o správu o spôsobilosti procesu. Správny dodávateľ presných sústružených dielov môže skrátiť váš čas vývoja na polovicu – a urobiť z vášho chirurgického nástroja novej generácie realitu.
