Čo sú zložité presne sústružené diely a ako zlepšujú výkon komponentov?

Komplexné presne sústružené dielysú skonštruované komponenty vyrábané pokročilými sústružníckymi procesmi na dosiahnutie náročnej rozmerovej presnosti, opakovateľnosti, kvality povrchu a geometrickej zložitosti. Široko sa používajú v automatizácii, strojárstve, automobilových systémoch, elektronike, lekárskych zariadeniach, hydraulických systémoch a iných aplikáciách, kde bežné štandardné komponenty nemusia poskytovať požadované prispôsobenie alebo výkon. Táto príručka vysvetľuje ich štruktúru, výrobný proces, možnosti materiálov, tolerancie, povrchové úpravy, požiadavky na kontrolu, úvahy o dizajne a postupy pri získavaní zdrojov, čo pomáha inžinierom a nákupným tímom znižovať výrobné riziká a vybrať vhodné výrobné riešenie.

Obsah

1. Čo sú zložité presne sústružené diely?
2. Čo robí sústruženú súčiastku komplexnou?
3. Ako sa vyrábajú zložité presne sústružené diely?
4. Aké materiály možno použiť?
5. Ako sa kontroluje presnosť a tolerancie?
6. Prečo záleží na povrchovej úprave?
7. Ako sa kontrolujú presne sústružené diely?
8. Ako by mali inžinieri navrhovať tieto komponenty?
9. Kde sa používajú zložité presne sústružené diely?
10. Čo by mali kupujúci hľadať u výrobného partnera?
11. Často kladené otázky
12. Záver

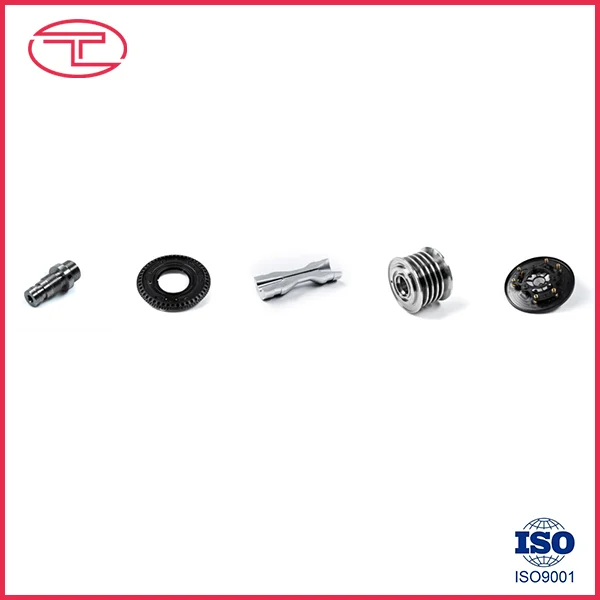

Čo sú zložité presne sústružené diely?

Komplexné presne sústružené súčiastky sú na mieru vyrobené súčiastky vyrábané predovšetkým otáčaním obrobku, zatiaľ čo rezné nástroje odoberajú materiál, aby sa vytvorili presné valcové, kužeľové, závitové, drážkované alebo tvarované prvky. Na rozdiel od jednoduchých hriadeľov alebo puzdier môžu zložité sústružené komponenty kombinovať niekoľko operácií obrábania a zložité geometrie v rámci jedného komponentu.

Typické vlastnosti zahŕňajú rôzne priemery, vnútorné otvory, jemné závity, drážky, osadenie, kužeľ, priečne otvory, drážky, skosenie, polomery a špeciálne profilované povrchy. Pokročilé CNC sústružnícke centrá môžu integrovať sústruženie s vŕtaním, rezaním závitov, frézovaním a ďalšími operáciami, čo umožňuje výrobu viacerých funkcií s menším počtom nastavení.

Pre kupujúcich nie je hodnota zložitého presne sústruženého komponentu len malá rozmerová tolerancia. Skutočným cieľom je konzistentný výkon, keď je diel zmontovaný do väčšieho mechanického systému. Presnosť rozmerov, sústrednosť, stav povrchu, vlastnosti materiálu a opakovateľnosť musia spolupracovať.

V praktickej výrobe závisia dosiahnuteľné tolerancie od materiálu, geometrie, stavu stroja, nástrojov, uchytenia obrobku, stability procesu a metódy kontroly. Publikované obrábacie referencie bežne uvádzajú všeobecné CNC sústruženie okolo ±0,05 mm, zatiaľ čo pri vhodnom skonštruovaní procesu môžu byť možné užšie tolerancie okolo ±0,01 mm alebo nižšie na vybraných prvkoch. :contentReference[oaicite:0]{index=0}

Čo robí sústruženú súčiastku komplexnou?

Komponent sa stáva technicky zložitým, keď jeho geometria alebo funkčné požiadavky vyžadujú väčšiu kontrolu procesu ako bežné sústruženie. Zložitosť môže pochádzať z množstva prvkov, ich vzájomného vzťahu alebo ťažkostí s udržaním presnosti počas výroby.

Zložitosť by sa preto mala hodnotiť z funkčného hľadiska. Diel s mnohými viditeľnými znakmi nie je nevyhnutne náročný na výrobu, zatiaľ čo relatívne malý komponent môže byť veľmi náročný, ak obsahuje kritický otvor, požiadavku na tesné hádzanie alebo zložitý materiál.

Ako sa vyrábajú zložité presne sústružené diely?

Spoľahlivý výrobný proces začína skôr, ako stroj začne rezať. Technická kontrola, overenie materiálu, plánovanie procesu, výber nástrojov, obrábanie, kontrola a konečná úprava – to všetko prispieva ku konečnému výsledku.

Prehľad inžinierstva a kreslenia

Výrobný tím si najprv preštuduje technický výkres, 3D model, špecifikáciu materiálu, požiadavky na toleranciu, závity, povrchové úpravy, tepelné spracovanie a ďalšie špeciálne pokyny.

Táto fáza môže identifikovať potenciálne výrobné problémy pred začatím výroby. Napríklad zbytočne úzke tolerancie na nefunkčných povrchoch môžu zvýšiť požiadavky na obrábanie a kontrolu bez zlepšenia skutočnej funkcie komponentu.

Príprava materiálu

Tyčinka alebo iná surovina sa vyberá podľa schválenej špecifikácie. Materiálové certifikáty sa môžu vyžadovať pre aplikácie, kde je dôležitá sledovateľnosť.

CNC sústruženie

Obrobok je bezpečne držaný, zatiaľ čo CNC riadené nástroje vykonávajú operácie, ako je čelné sústruženie, hrubé sústruženie, dokončovacie sústruženie, vyvrtávanie, rezanie závitov, drážkovanie a zrážanie hrán. Ak súčiastka vyžaduje dodatočné frézovacie alebo vŕtacie prvky, možno použiť živé nástroje alebo sústružnícke frézovacie zariadenie.

Sekundárne operácie

Niektoré komponenty vyžadujú po otočení ďalšie operácie. V závislosti od kresby môže ísť o brúsenie, leštenie, tepelné spracovanie, odhrotovanie, pokovovanie, eloxovanie, pasiváciu alebo iné povrchové úpravy.

Kontrola a záverečné overenie

Kritické rozmery sa kontrolujú podľa výkresu. V závislosti od požiadaviek projektu môžu výrobcovia použiť mikrometre, meradlá, optické meracie zariadenia, CMM systémy alebo iné presné kontrolné prístroje.

Výrobná sekvencia je dôležitá, pretože každé ďalšie nastavenie môže predstavovať príležitosť na zmenu zarovnania. Moderné frézovacie sústružnícke zariadenia môžu znížiť počet nastavení pre niektoré zložité komponenty, a tým znížiť potenciálne chyby pri premiestňovaní. :contentReference[oaicite:1]{index=1}

Aké materiály možno použiť?

Výber materiálu priamo ovplyvňuje rezné správanie, opotrebovanie nástroja, tvorbu tepla, rozmerovú stabilitu, odolnosť proti korózii, hmotnosť, pevnosť a konečný aplikačný výkon.

• Nerezová oceľ:Vhodné pre aplikácie vyžadujúce odolnosť proti korózii a mechanickú trvanlivosť.
• uhlíková oceľ:Spoločné pre všeobecné mechanické komponenty, hriadele, čapy a priemyselný hardvér.
• Legovaná oceľ:Užitočné tam, kde je potrebná vyššia pevnosť, odolnosť proti opotrebovaniu alebo schopnosť tepelného spracovania.
• hliník:Ľahký a opracovateľný, vďaka čomu je vhodný pre montáže citlivé na hmotnosť.
• mosadz:Často sa vyberá pre armatúry, konektory, elektrické komponenty a aplikácie vyžadujúce dobrú opracovateľnosť.
• meď:Používa sa, keď je dôležitá elektrická alebo tepelná vodivosť.
• Technické plasty:Materiály ako POM, PEEK, PTFE a nylon možno sústružiť pre špeciálne ľahké aplikácie s nízkym trením alebo chemicky odolné aplikácie.

Materiál by sa nikdy nemal vyberať len podľa vhodnosti obrábania. Inžinieri by mali zvážiť prevádzkovú teplotu, zaťaženie, vystavenie korózii, opotrebenie, chemickú kompatibilitu, elektrické požiadavky a charakteristiky spojovacích komponentov.

Ako sa kontroluje presnosť a tolerancie?

Presnosť je riadená interakciou schopností stroja, nástrojov, programovania, uchytenia obrobku, stability materiálu, podmienok prostredia a kontroly.

Bežne kontrolované charakteristiky zahŕňajú:

• Vonkajší priemer a vnútorný priemer
• Dĺžka dielu
• Okrúhlosť
• Valcovitosť
• Sústrednosť alebo hádzanie
• Rozmery závitu
• Umiestnenie otvoru
• Geometrické vzťahy medzi funkčnými plochami

Napríklad hriadeľ môže vyžadovať riadený priemer sedla ložiska, zatiaľ čo jeho nefunkčný vonkajší povrch môže využívať menej obmedzujúcu toleranciu. Tento prístup umožňuje výrobným zdrojom zamerať sa na rozmery, ktoré skutočne ovplyvňujú montáž a výkon.

Referencie priemyselného obrábania zdôrazňujú, že tolerančná schopnosť závisí skôr od geometrie a podmienok procesu, než aby išlo o jediné univerzálne číslo. :contentReference[oaicite:2]{index=2}

Prečo záleží na povrchovej úprave?

Povrchová úprava je viac ako požiadavka na vzhľad. Môže ovplyvniť trenie, opotrebovanie, tesnenie, kontakt ložísk, klzné správanie, ochranu proti korózii a výkon montáže.

Bežné požiadavky na povrchovú úpravu sústružených komponentov zahŕňajú približne Ra 3,2 μm pre mnohé všeobecne opracované povrchy, Ra 1,6 μm pre hladšie funkčné povrchy a Ra 0,8 μm alebo menej pre vybrané presné aplikácie. Náročnejšie povrchové úpravy môžu vyžadovať skôr brúsenie alebo leštenie ako samotné sústruženie. :contentReference[oaicite:3]{index=3}

Z tohto dôvodu by inžinieri mali identifikovať, ktoré povrchy sú skutočne funkčné. Ložiskový čap, tesniaca plocha alebo klzné rozhranie môžu vyžadovať inú povrchovú úpravu ako vonkajšia vôľa.

• Funkčné povrchy:Špecifikujte požadovanú povrchovú úpravu podľa prevádzkových podmienok.
• Tesniace plochy:Zvážte drsnosť aj povrchové chyby.
• Posuvné plochy:Zvážte trenie a opotrebovanie.
• Kozmetické povrchy:Definujte očakávania vzhľadu oddelene od funkčných požiadaviek.

Ako sa kontrolujú presne sústružené diely?

Kontrola by mala byť napojená priamo na technický výkres. Meranie každej možnej charakteristiky tou istou metódou nie je vždy potrebné; plán inšpekcie by sa mal zamerať na kritické rozmery a funkčné požiadavky.

Komplexný proces kontroly kvality môže zahŕňať:

1. Overenie prichádzajúceho materiáluna potvrdenie špecifikovaného materiálu.
2. Kontrola prvého kusuna overenie výrobného procesu pred výrobou v plnom rozsahu.
3. Priebežné meraniena identifikáciu rozmerového posunu počas výroby.
4. Konečná kontrola rozmerovproti požiadavkám na kreslenie.
5. Overenie povrchovej úpravypre určené funkčné oblasti.
6. Kontrola závitupomocou vhodných meradiel alebo meracieho zariadenia.
7. Dokumentáciaako sú rozmerové správy, ak to zákazník požaduje.

Pre vysoko náročné diely môže súradnicový merací stroj alebo optický merací systém poskytnúť komplexnejšie overenie rozmerov. Kontrolné správy a dokumentácia prvého článku môžu tiež pomôcť nákupným a inžinierskym tímom zabezpečiť konzistentnosť výroby.

Ako by mali inžinieri navrhovať tieto komponenty?

Dobrý dizajn je jedným z najefektívnejších spôsobov, ako zlepšiť vyrobiteľnosť bez ohrozenia funkcie.

• Jasne identifikujte kritické rozmery a funkčné povrchy.
• Vyhnite sa používaniu extrémne prísnych tolerancií na každý rozmer.
• Vždy, keď je to praktické, použite štandardné špecifikácie závitu.
• Poskytnite vhodné polomery a skosenie tam, kde si to prístup k nástroju vyžaduje.
• Zvážte hrúbku steny a možnosť deformácie.
• Drsnosť povrchu špecifikujte len tam, kde slúži funkčnému účelu.
• Jasne definujte triedy materiálov.
• Identifikujte požiadavky na tepelné spracovanie a povrchovú úpravu.
• Poskytnite kompletné 2D výkresy a presné 3D modely, ak sú k dispozícii.

Jedným z praktických princípov je navrhnúť okolo funkcie a nie maximálnej teoretickej presnosti. Výrobné referencie neustále uvádzajú, že zbytočné úzke tolerancie môžu zvýšiť čas obrábania, požiadavky na kontrolu a zložitosť výroby. :contentReference[oaicite:4]{index=4}

Kde sa používajú zložité presne sústružené diely?

Pretože sústruženie je vhodné najmä pre rotačné a valcové geometrie, v mnohých priemyselných systémoch sa objavujú presne sústružené komponenty.

Čo by mali kupujúci hľadať u výrobného partnera?

Výber dodávateľa zložitých presných komponentov si vyžaduje viac ako len porovnávanie jednotkových cien. Výrobca musí preukázať, že rozumie technickým požiadavkám a opakovane vyrábať komponenty, ktoré tieto požiadavky spĺňajú.

Medzi dôležité body hodnotenia patria:

1. Schopnosť obrábania:Skontrolujte, či sa vybavenie zhoduje s geometriou komponentu.
2. Materiálne skúsenosti:Opýtajte sa, či dodávateľ pravidelne spracováva uvedený materiál.
3. Kontrola kvality:Skontrolujte kontrolné vybavenie, postupy a dokumentáciu.
4. Technická podpora:Zistite, či dodávateľ dokáže identifikovať obavy týkajúce sa vyrobiteľnosti pred výrobou.
5. Konzistencia výroby:Opýtajte sa, ako sa monitorujú rozmerové odchýlky počas väčších výrobných sérií.
6. Schopnosť dokončenia:Potvrďte, či je možné spoľahlivo koordinovať požadované sekundárne úpravy.
7. komunikácia:Zabezpečte rýchle a presné vyriešenie technických otázok.
8. Vysledovateľnosť:Pre náročné aplikácie stanovte požiadavky na evidenciu materiálu a výroby.

Qingdao Tuoyuan Metal Products Co., Ltd. môže podporovať zákazníkov požadujúcich prispôsobené kovové komponenty, kde je dôležitá kontrola rozmerov, podrobné výkresy, výber materiálu a opakovateľná výroba. Pre obstarávacie tímy je poskytnutie kompletného technického výkresu a jasná identifikácia kritických požiadaviek efektívnym východiskovým bodom pre technické hodnotenie a cenovú ponuku.

Často kladené otázky

Aký je rozdiel medzi štandardným sústruženým dielom a komplexným presným sústruženým dielom?

Štandardne sústružená časť má vo všeobecnosti relatívne jednoduchú valcovú geometriu a konvenčné rozmerové požiadavky. Zložitá presne sústružená súčiastka môže kombinovať viacero priemerov, vnútorných prvkov, závitov, drážok, priečnych otvorov, tesných tolerancií, kontrolovaného hádzania a špecifických povrchových úprav v rámci jedného komponentu.

Aké presné môžu byť komplexné presné sústružené diely?

Presnosť závisí od materiálu, geometrie, konfigurácie stroja, nástrojov, uchytenia obrobku, stability procesu a metód kontroly. Všeobecné CNC sústruženie môže bežne pracovať okolo ±0,05 mm, zatiaľ čo vybrané presné funkcie môžu dosiahnuť približne ±0,01 mm alebo viac, ak to konštrukcia a proces dovoľuje. Tieto čísla by sa mali považovať skôr za referencie spôsobilosti špecifické pre projekt než za univerzálne záruky. :contentReference[oaicite:5]{index=5}

Aké materiály sa bežne používajú na presné sústružené komponenty?

Bežné možnosti zahŕňajú nehrdzavejúcu oceľ, uhlíkovú oceľ, legovanú oceľ, hliník, mosadz, meď a technické plasty. Vhodný materiál závisí od pevnosti, odolnosti proti korózii, teploty, opotrebovania, hmotnosti, elektrických vlastností a prevádzkového prostredia.

Vyžadujú zložité sústružené diely sekundárne spracovanie?

Nie vždy. Niektoré komponenty môžu byť dokončené priamo pomocou CNC sústruženia, zatiaľ čo iné môžu vyžadovať brúsenie, leštenie, tepelné spracovanie, pokovovanie, eloxovanie, pasiváciu alebo iné dokončovacie procesy, aby sa splnili špecifické funkčné požiadavky.

Prečo je povrchová úprava dôležitá pre sústružené komponenty?

Povrchová úprava môže ovplyvniť trenie, opotrebovanie, tesnenie, kontakt ložísk, klzné správanie a vzhľad. Funkčné povrchy by preto mali dostať požiadavky zodpovedajúce ich skutočným prevádzkovým podmienkam, a nie automaticky aplikovať rovnakú špecifikáciu povrchovej úpravy na celý komponent.

Aké informácie by ste mali uviesť pri žiadosti o cenovú ponuku?

Užitočná RFQ by mala zahŕňať 2D výkres, 3D model, ak je k dispozícii, triedu materiálu, množstvo, tolerancie, požiadavky na povrchovú úpravu, závity, tepelné spracovanie, povrchovú úpravu, požiadavky na kontrolu, očakávania balenia a požiadavky na dodanie. Kompletné technické informácie umožňujú výrobcovi presnejšie vyhodnotiť projekt.

Môže jeden komponent kombinovať sústruženie a frézovanie?

áno. Frézovacie sústružnícke zariadenia a sústružnícke centrá s aktívnym nástrojom môžu kombinovať sústruženie s operáciami, ako je vŕtanie, rezanie závitov, drážkovanie a frézovanie. To môže znížiť počet nastavení pre vhodné návrhy komponentov a pomôcť zachovať pozičné vzťahy medzi prvkami. :contentReference[oaicite:6]{index=6}

Záver

Komplexné presne sústružené diely sú skonštruované komponenty, v ktorých geometria, rozmerová presnosť, materiálové vlastnosti, stav povrchu a opakovateľnosť výroby prispievajú ku konečnému výkonu. Najefektívnejší výrobný prístup začína jasným technickým výkresom, vhodným výberom materiálu, realistickými toleranciami, starostlivo naplánovanými operáciami obrábania a metódami kontroly, ktoré odrážajú skutočnú funkciu komponentu.

Pre inžinierov a nákupné tímy nie je kľúčom jednoducho požadovať najmenšiu možnú toleranciu. Namiesto toho by každá požiadavka mala byť spojená s montážou, pohybom, tesnením, zaťažením, opotrebovaním alebo inou merateľnou funkciou. Tento prístup môže pomôcť kontrolovať zložitosť výroby pri zachovaní výkonu očakávaného od hotového komponentu.

Ak vyvíjate vlastné hriadele, puzdrá, armatúry, konektory, presné mechanické komponenty alebo iné zložité sústružené produkty,Qingdao Tuoyuan Metal Products Co., Ltd.dokáže vyhodnotiť vaše technické požiadavky a výrobné potreby.Zdieľajte svoje výkresy, špecifikácie, materiály a množstvá akontaktujte násprediskutovať vhodné výrobné riešenie pre váš projekt.
